升降装置
|
希望增加搬送质量 |
|
一般装置

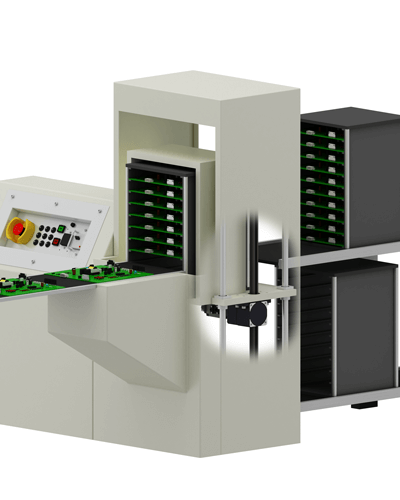

使用滚珠螺杆和定位电动机制作升降重物的设备。用途 ：工作物的上下搬送 存在的问题
●如要增加最大搬送质量，则需提高电动机的功率（选择更大安装面的电动机）， 加装导轨等，成本进一步提高。 ●有限的安装空间可能无法容纳改装后体积更大的装置机构，而带来更多的问题。 |
|
齿条·齿轮系统L系列 搭载αSTEP AZ系列 可实现最大100kg的垂直搬送 |
|
齿轮齿条机构配合用于定位的混合控制系统αSTEP AZ系列步进电动机的L系列，最多可搬送重达100kg的重物。
具体应用例
 |

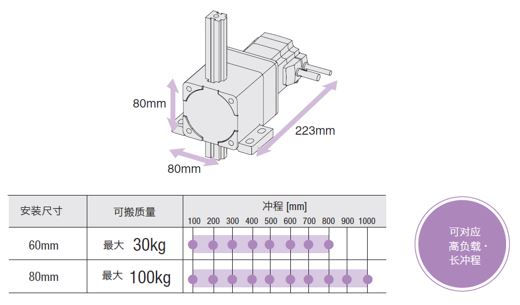

●80mm安装面的电动机，最大可搬送100kg的工作物 齿条·齿轮系统可以轻松将电动机的旋转运动变成直线运动。  可依据装置进行选择。备有各种可搬质量及相对应冲程的产品。
|
●增加可搬质量的同时，相较于使用滚珠螺杆机构更省空间
固定齿条两端的螺丝孔后，本体部即可实现自动位移。在无法预留电动机安装空间的大型装置时非常有效。

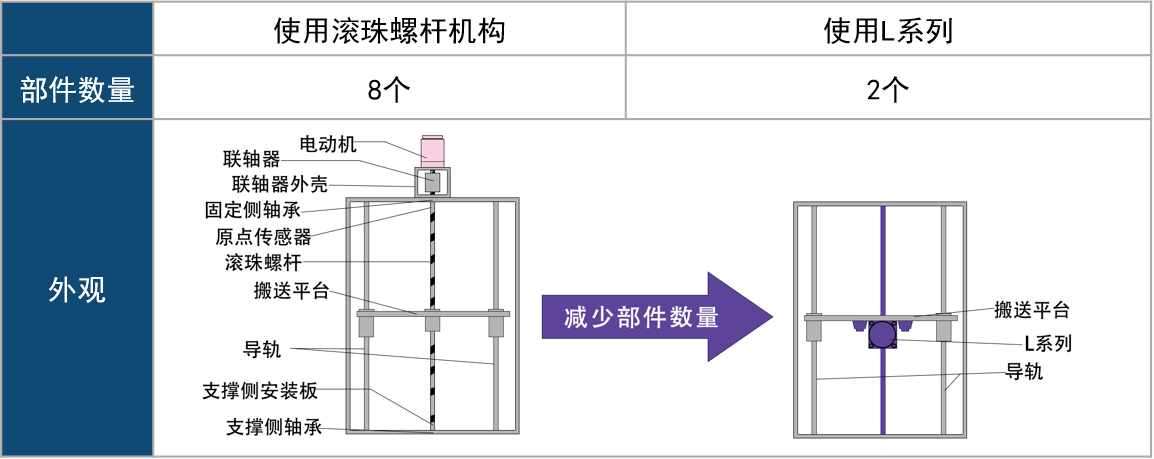

【将工作物搬运同样行程时的构成例】

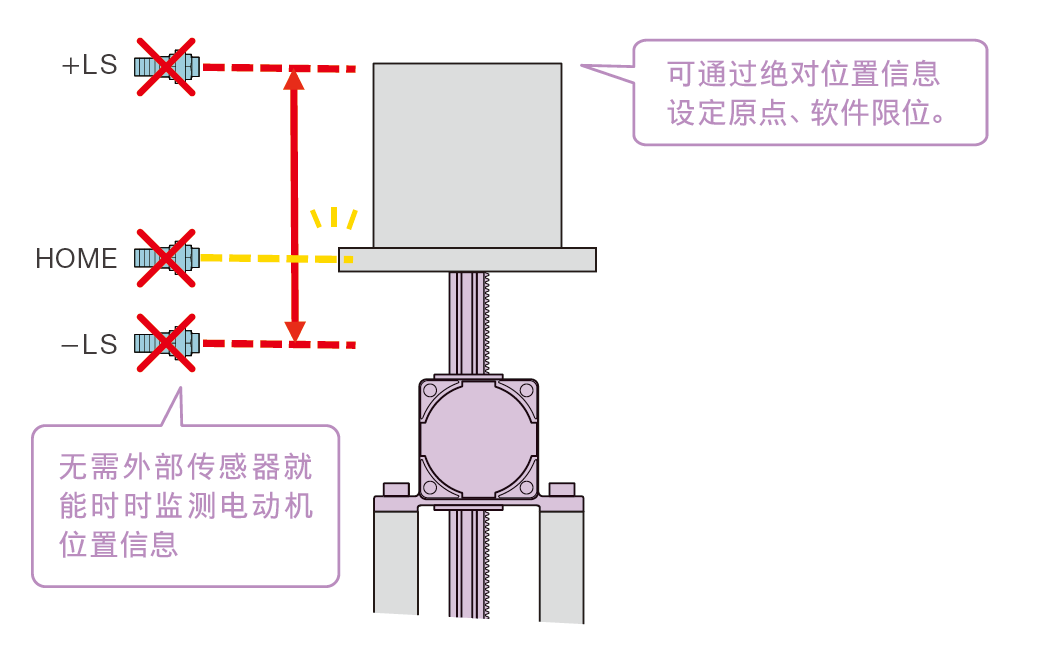

●无需原点传感器、限制传感器，配线简洁。
电动机部采用的时混合控制系统αSTEP AZ系列电动机，搭载了绝对式机械编码器，能够检测L系列冲程全程的绝对位置，无需外部传感器管理位置坐标。
 |
|
且AZ系列，无需通电时执行原点返回，可以立即开始运行。
相关产品
|
|
|
注意：
本资料仅供参考。选购前请仔细确认设备需求和产品规格。
如需帮助，请洽询本公司客户咨询中心（电话：400-820-6516）。
