齿条· 齿轮系统可以轻松将电动机的旋转运动变成直线运动。
直动机构部保持小型化设计的同时，由于经过高强度加工，也可实现大负载的搬运。

齿条·齿轮机构组装所需的部件少，减少了设计（部件选定·机构探讨·设计图管理等）及组装的工时，有助于缩短装置完成时间。而且可将齿条两端固定，让电动机自行移动。可设置在在设备高度受限的场所。

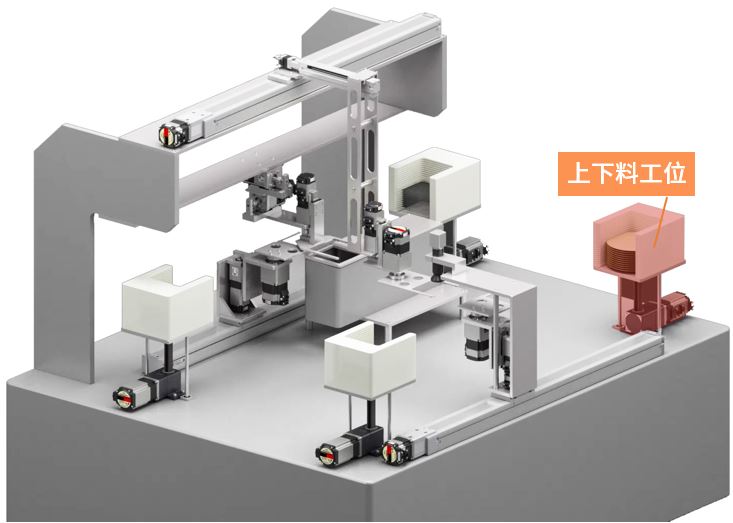

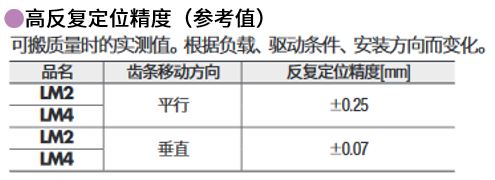

齿条移动方向（垂直）的应用，实现高反复定位精度，确保物料的准确的顶升。

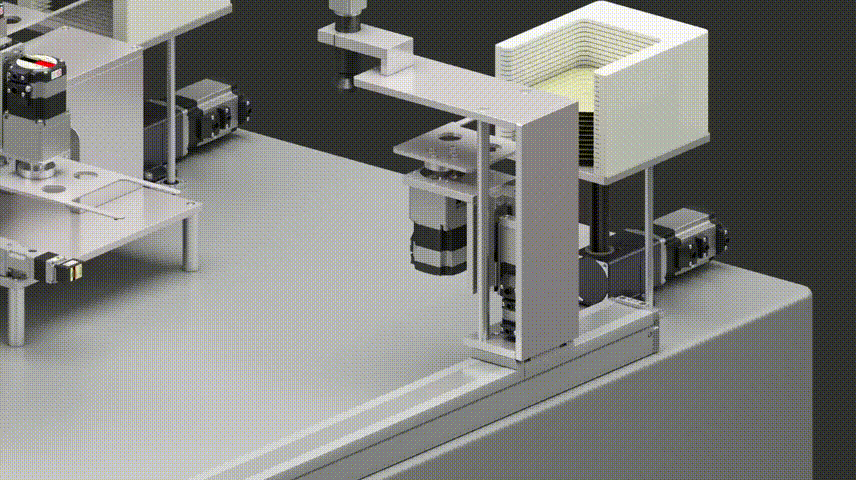

上下驱动也很简单。作为防止掉落对策， 还备有带电磁制动的机种。

能够以mm单位进行设定

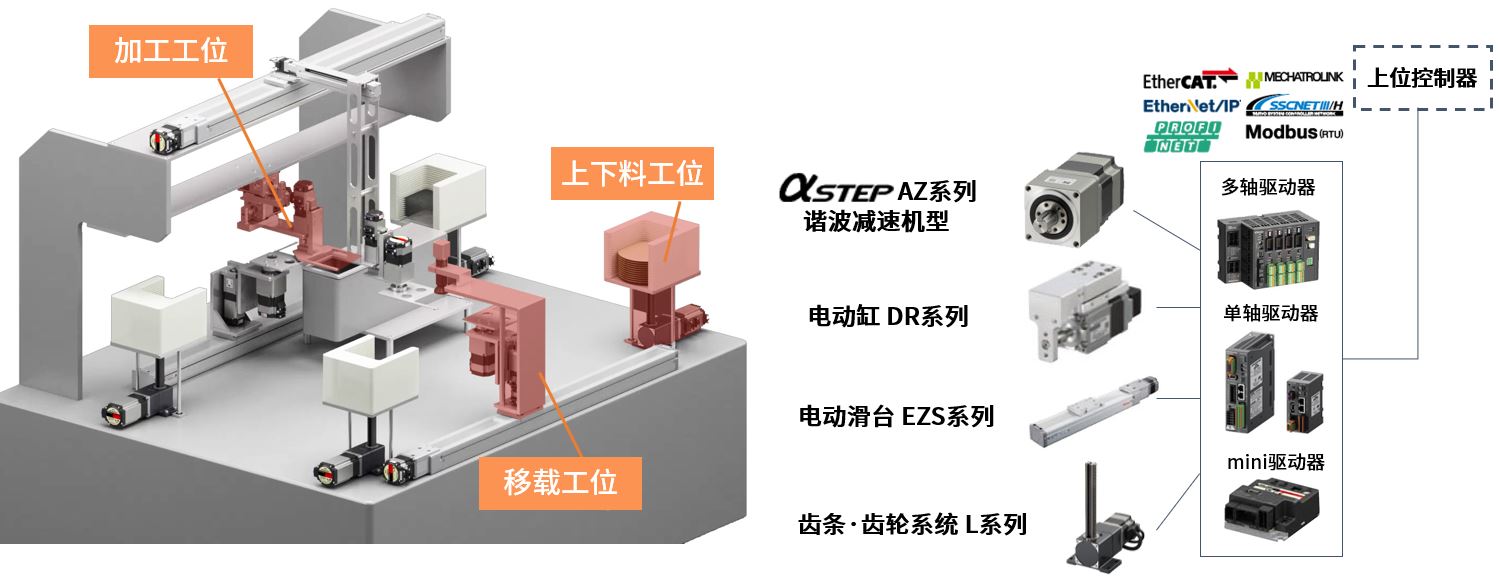

驱动电动机采用了步进伺服混合控制系统αSTEP AZ系列。
与支援软件MEXE02✽（▶点此下载支援软件MEXE02）一起使用，能够以mm单位轻松设定移动量，

实现各种直线运动的用途。

【最小移动量】 　高速型 0.01mm 　高可搬质量型 0.001mm 【使用速度范围】 　0∼500mm/s （高速型） 　0∼90mm/s （高可搬质量型　安装尺寸60mm） 　0∼40mm/s （高可搬质量型　安装尺寸80mm）

什么是αSTEP：αSTEP是以步进电动机为基础，结合了“开环控制”和“闭环控制”的优点，实现了步进伺服混合控制系统的电动机。时时监控电动机的位置，根据状况自动切换开环与闭环控 制。通常情况下，通过开环控制与指令同步驱动，发挥高响应性。过载时，可利用闭环控制一边修正电动机位置，一边继续运行。兼顾了简易操作与可靠性的电动机。

通过ABZO编码器进行位置信息管理，减少传感器原因造成的设备停止

步进伺服混合控制系统αSTEP AZ系列搭载多回转绝对式编码器（ABZO编码器），实时管理位置信息，因此无需原点返回运行用的外部传感器。这样一来，不仅可节省部件成本及配线时间，而且减少了断线、误检等因传感器造成的问题，有助于降低成本。

搭载产品

▶齿条·齿轮系统 L系列(搭载αSTEP AZ) 齿条·齿轮系统是齿条齿轮机构与电动机组合而成的电动传动装置（直线电动机）。 电动机部采用了搭载无需电池的ABZO编码器的αSTEPAZ系列，除可高精度定位外， 还可实现搬运最大100kg的高负载。

注意：
本资料仅供参考。选购前请仔细确认设备需求和产品规格。
如需帮助，请洽询本公司客户咨询中心（电话：400-820-6516）。
