可逆电动机的运行时间与温度上升 |
可逆电动机设为“30分钟额定”，不过进行短时间间歇运行时，运行条件的不同也造成运行时间的变化。可逆电动机短时间间歇使用时，电动机起动及反转时会有大电流通过而加大发热量，不过若电动机停止时间设定较长，自然冷却效果也增加，可抑制电动机温度上升。
间歇运行时

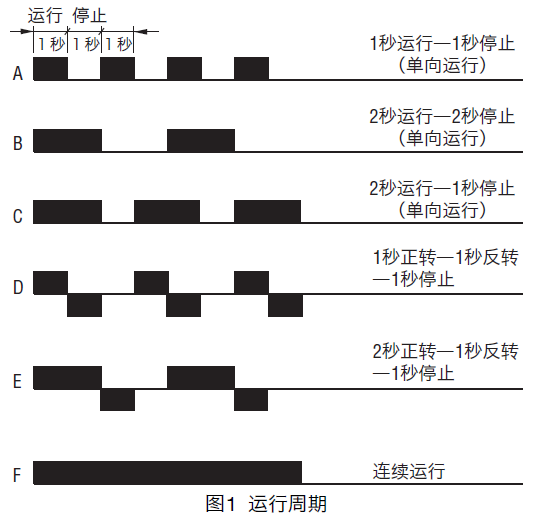

间歇运行的条件如图1的A∼E所定。F表示连续运行的条件。在这些
条件下，试对本公司代表性可逆电动机温度上升情况进行实测。

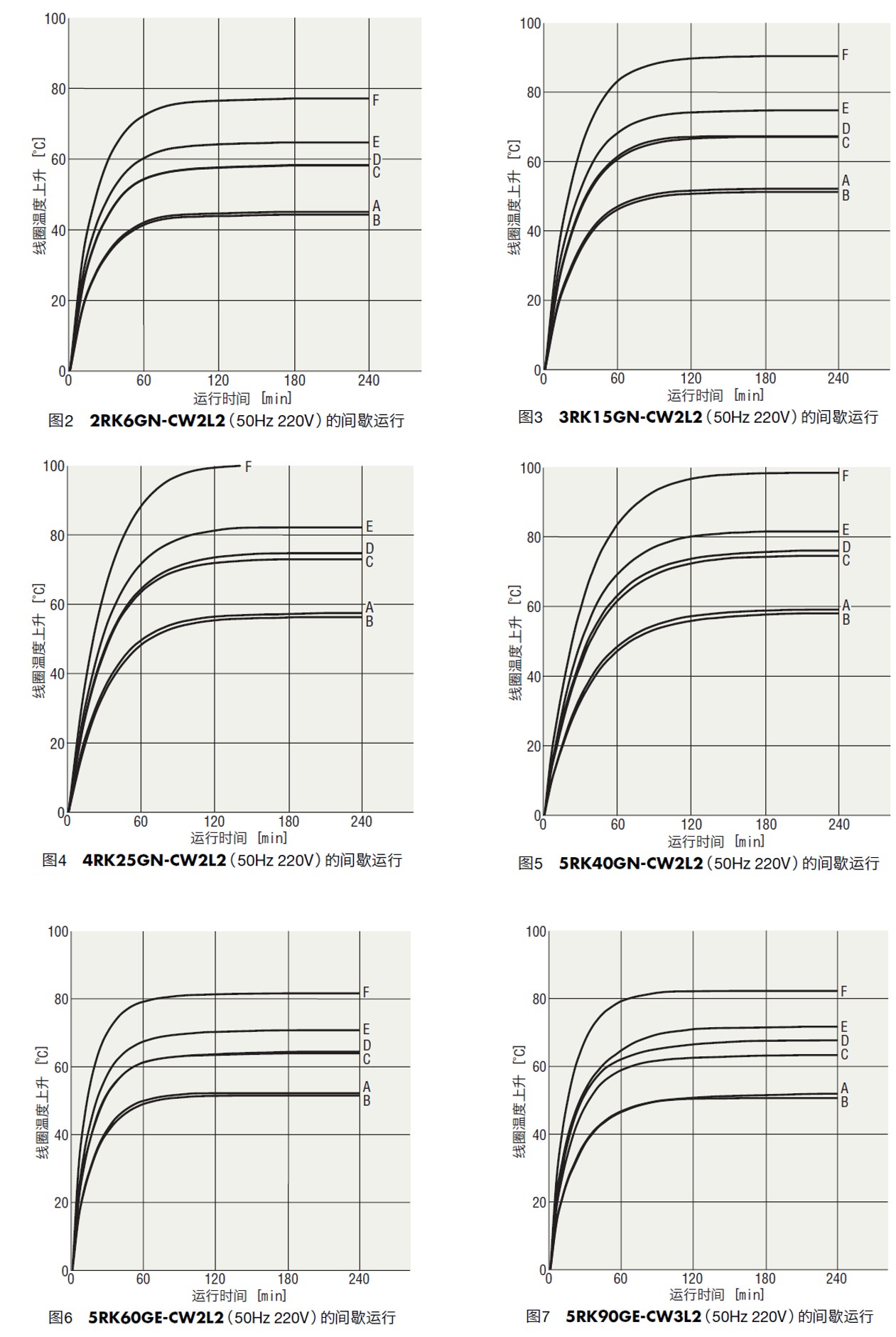

图2到图7为测试结果。
测量温度上升时，将电动机单体悬吊以杜绝热传导，电容起动电动机 温度上升面需在严格空载状态下进行测量。
不过负载大于电动机额定转矩以及惯性负载较大时，也可发生起动或
反转所需时间变长温度上升更大的情况，敬请注意。
例如4RK25GN-CW2L2的温度上升，需要注意保持线圈温度上升
在80˚C以下，电动机外壳温度90˚C以下运行。
图4 4RK25GN-CW2L2中如运行时间和停止时间相同（条件A、B）， 可进行连续间歇运行。（条件C、D时则有限度。）此外电动机输出越 大则时间越短。

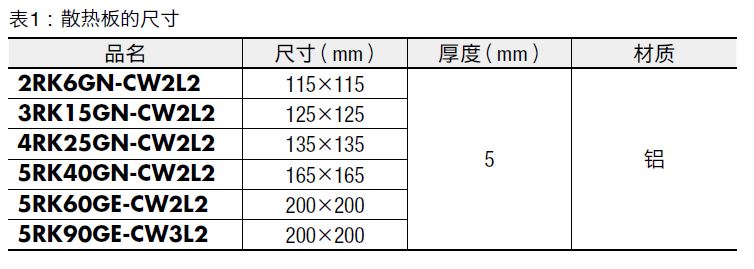

表1所示为图2到图7温度上升测量使用的散热板。
安装散热板时

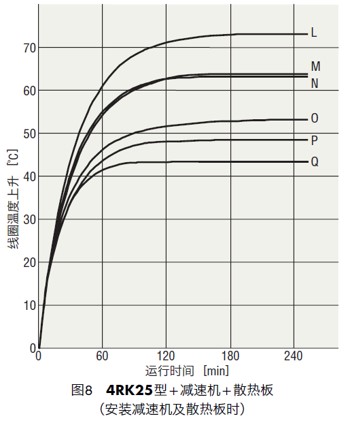

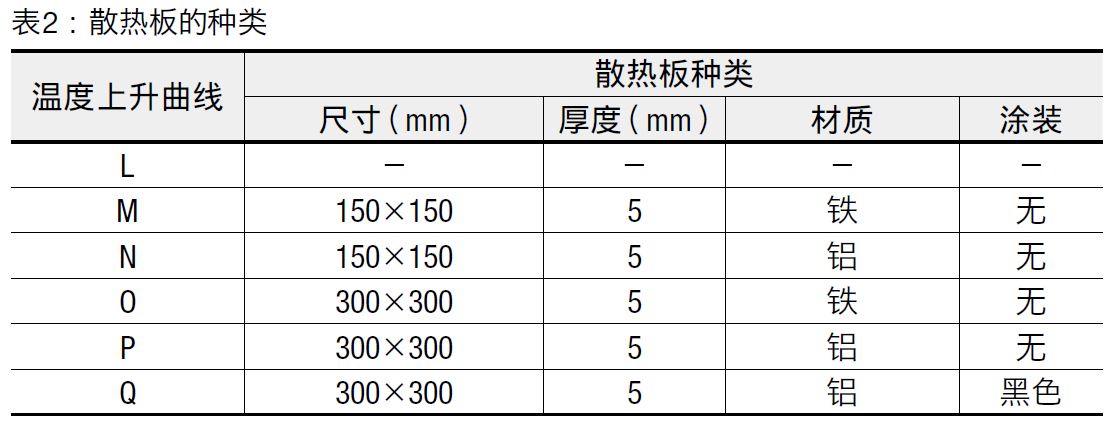

表2所示为图9温度上升测量使用的散热板的种类。从这些测量结果中可知，散热板尺寸加倍则可抑制温度上升约10˚C。此外，与铁相比铝的传热率更高，更能抑制温度上升，如果对铝进行
黑色涂装则还能降低约5˚C。电动机温度会根据负载条件、运行周期、电动机安装方式、环境温度等条件的不同而有所变化。这些很难都通过数据加以判断，请仅将其作为判断因素之一。
