带离合器制动电动机的构造与动作 |
| 带离合器制动电动机的构造如右图所示。离合器线圈及制动线圈均不施加DC24V的状态下，输出轴能够自由运行。 |
|
运行

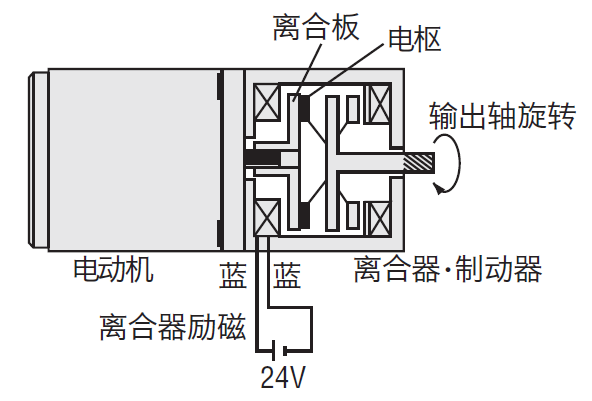

如果在离合器线圈上施加DC24V，离合器侧电枢会吸着在离合板上，电动机的旋转带动输出轴旋转。电动机一直处于旋转状态。
停止、保持负载

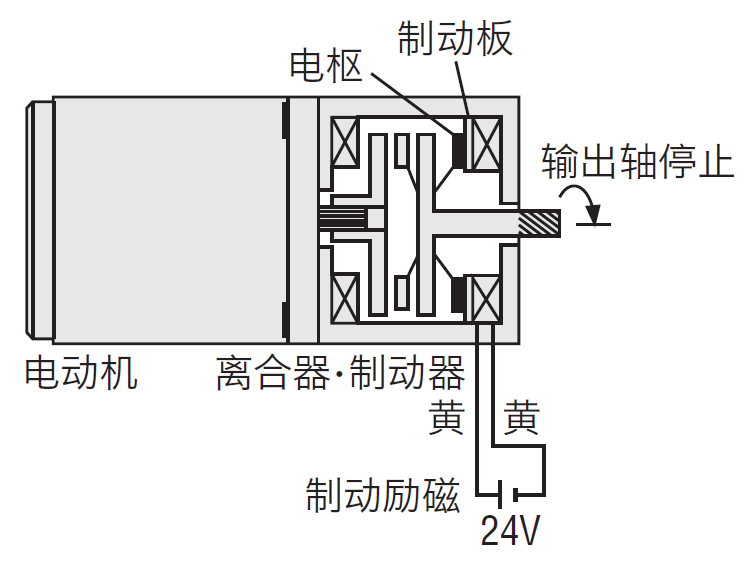

解除离合器线圈的励磁并设定时间间隔后，如果在制动线圈上施加DC24V，制动侧电枢会吸着在制动板上，使输出轴停止。制动时输出轴与电动机部被分离，所以不会受到电动机部惯性的影响。电动机一直处于旋转状态。

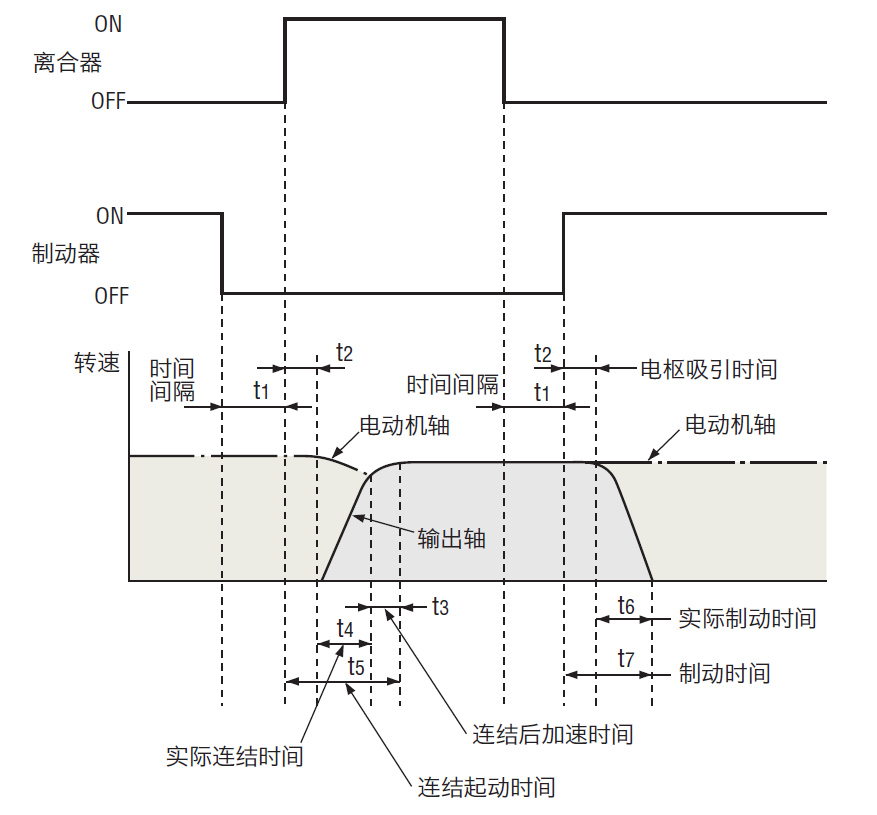

电动机轴、输出轴的动作与离合器、制动器的励磁状态为下图所示。
运行
保持负载状态切换到运行状态时，从解除制动到在离合器上施加电压，设定20ms以上的时间间隔。（为了防止离合器与制动器同时吸引的现象。）
从离合器上施加电压到离合器制动输出轴达到一定转速的时间 t5 称为连结起动时间，即加上以下时间。
①电枢吸引时间 t2
从离合器上施加电压到电枢吸着在离合器的时间。
②实际连结时间 t4
电枢吸着在离合器后，离合器制动输出轴侧通过动摩擦转矩加速，与电动机轴侧完全连结的时间。
③连结后的加速时间 t3
在②中对电动机施加剧烈负载后转速会暂时下降，加速到对应该负载下的转速的加速时间。
从离合器上施加电压到离合器制动输出轴达到一定转速的时间 t5 称为连结起动时间，即加上以下时间。
①电枢吸引时间 t2
从离合器上施加电压到电枢吸着在离合器的时间。
②实际连结时间 t4
电枢吸着在离合器后，离合器制动输出轴侧通过动摩擦转矩加速，与电动机轴侧完全连结的时间。
③连结后的加速时间 t3
在②中对电动机施加剧烈负载后转速会暂时下降，加速到对应该负载下的转速的加速时间。
制动
运行状态切换到停止及保持负载时，从解除离合器到制动器上施加电压，设定20ms以上的时间间隔。从制动器上施加电压到离合器· 制动器的输出轴停止时间 t7 称为制动时间，即加上以下时间。①电枢吸引时间 t2
从制动器上施加电压到电枢吸着在制动板的时间。
②实际制动时间 t6
从电枢吸着至制动板到离合器· 制动器部的输出轴停止转动的时间。
● 连结起动特性（参考值）

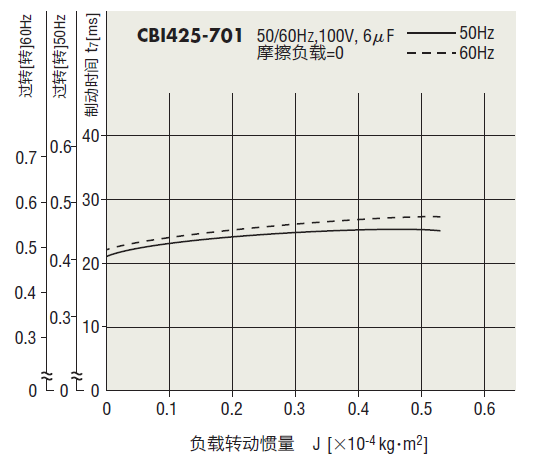

● 制动特性（参考值）
