AC调速电动机的构造及控制方法 |

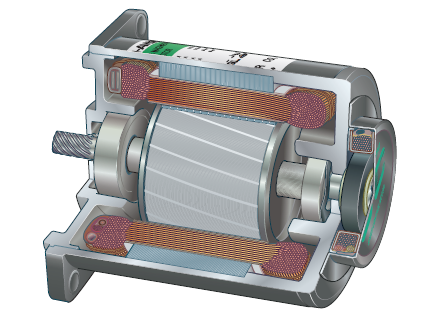

构造
AC电动机尾部安装了比率发电机（速度检测用传感器）的电动机。
AC调速电动机的控制方法

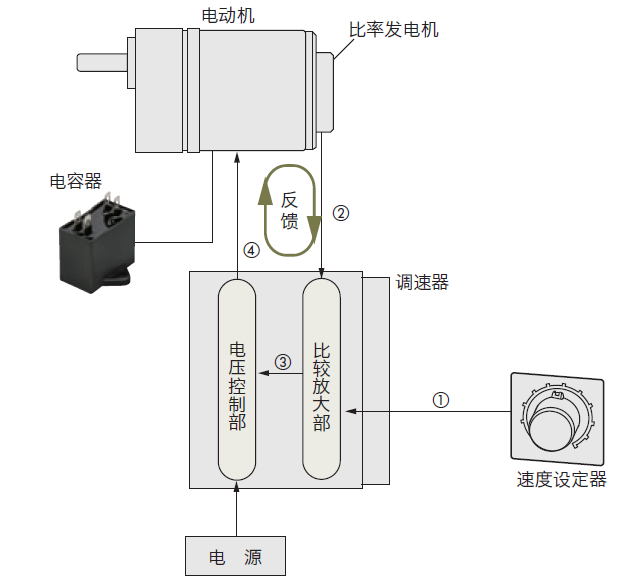

基本构造图及控制方法的概要如下所示。
AC调速电动机为闭环速度控制方式。
①由速度设定器提供速度设定电压。
②比率发电机检测电动机转速，并输出速度信号电压的差值。
③输出速度设定电压与速度信号电压的差值。
④为能达到所设定电压，将从比较放大部输出的电压提供给电动机。
AC调速电动机为闭环速度控制方式。
①由速度设定器提供速度设定电压。
②比率发电机检测电动机转速，并输出速度信号电压的差值。
③输出速度设定电压与速度信号电压的差值。
④为能达到所设定电压，将从比较放大部输出的电压提供给电动机。
AC调速电动机电磁制动的构造与寿命
带电磁制动电动机采用无励磁动作型电磁制动。电磁制动的构造与寿
命和AC小型标准电动机相同（➜ 点此查看）
