压推原点返回运行 |
“压推原点返回运行”在机械部的主体上压推可动部进行原点返回。新开发的构造通过专用橡胶挡块使金属面能够接触，可实现高速的原点返回
运行。
压推原点返回的动作
压推原点返回运行的使用须知
下面介绍使用压推原点返回运行功能时的限制及须知。
● 使用压推原点返回运行时，请确认动态容许惯性力矩值。
● 使用压推原点返回运行时，请设定原点偏置量及设定并确认压推原点返回运行电流值。
● EAC系列朝远离电动机方向压推原点返回时，请在外部设置在有效行程范围内压推活塞杆的机构。活塞杆超过有效行程并往远离电动机方向压推时，可能会导致破损。
● EAS4、EAC4的导程为12mm的产品垂直方向运行负载时，在上升侧执行压推原点返回运行时的负载质量请控制在4kg以下。超过4kg时，原点位置可能会偏移。
● EAS2、EAC2的导程为6mm的产品垂直方向运行负载时，请在下降侧执行压推原点返回运行。在上升侧执行压推原点返回时，原点位置可能会偏移。
● 使用压推原点返回运行时，请确认动态容许惯性力矩值。
● 使用压推原点返回运行时，请设定原点偏置量及设定并确认压推原点返回运行电流值。
● EAC系列朝远离电动机方向压推原点返回时，请在外部设置在有效行程范围内压推活塞杆的机构。活塞杆超过有效行程并往远离电动机方向压推时，可能会导致破损。
● EAS4、EAC4的导程为12mm的产品垂直方向运行负载时，在上升侧执行压推原点返回运行时的负载质量请控制在4kg以下。超过4kg时，原点位置可能会偏移。
● EAS2、EAC2的导程为6mm的产品垂直方向运行负载时，请在下降侧执行压推原点返回运行。在上升侧执行压推原点返回时，原点位置可能会偏移。
压推原点返回偏置量的设定（机械极限到原点的距离［mm］）
◇ 搭载αSTEPAZ系列初始值（0）运行原点返回偏置时，压推原点返回运行抵达机械极限位置后，返回到出厂时设定的位置。出厂时的返回量请参阅下表。
压推原点返回运行电流（压推力）的设定（推荐值）
◇ 搭载αSTEPAZ系列压推原点返回的电流值的推荐数值，出厂时设定在编码器（ABZO编码器）上。

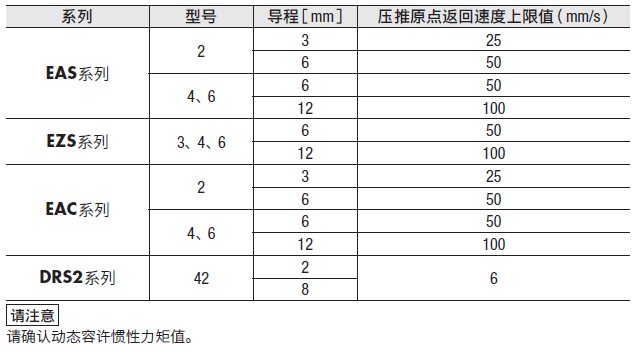

压推原点返回速度
压推原点返回速度的上限如下。
◇ 搭载αSTEPAZ系列
