压推运行（搭载αSTEPAZ系列通用） |

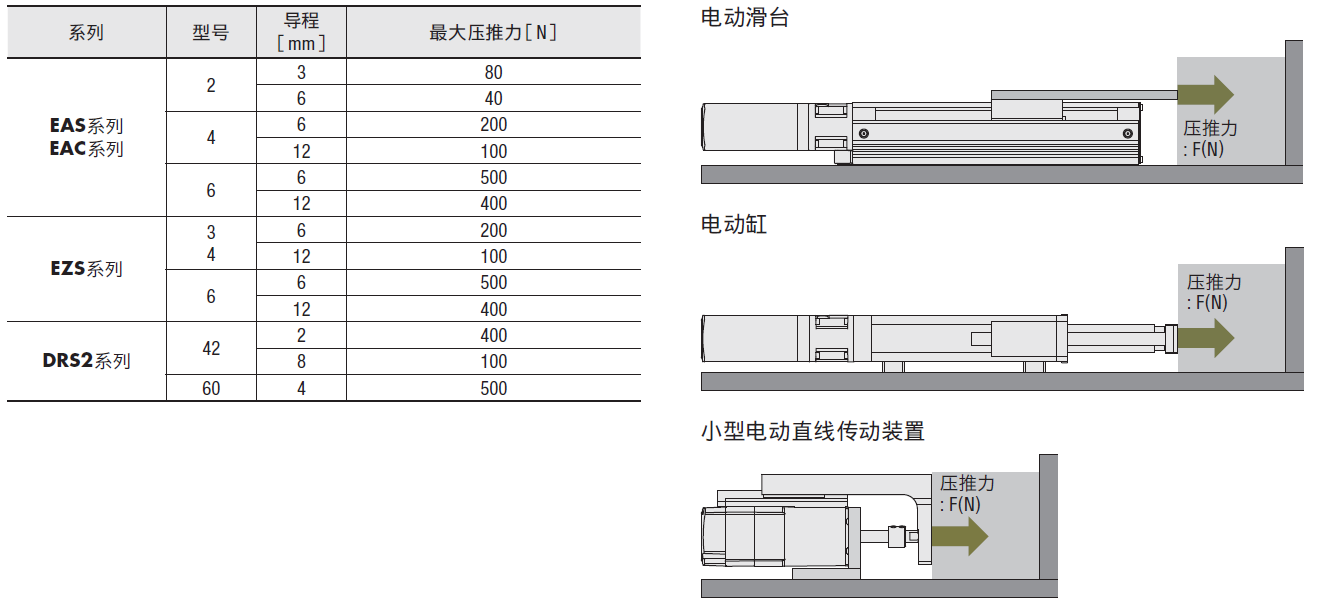

所谓压推运行，是指压推负载时连续加压的运行。内藏定位型和脉冲序列输入型都可进行。压推力的上限值如下所示。

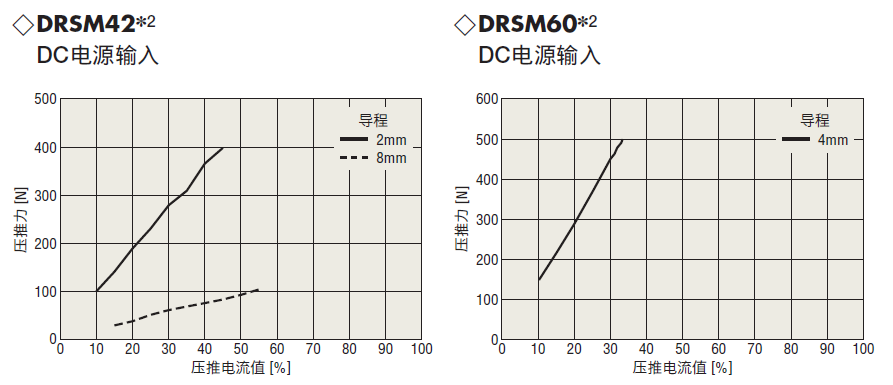

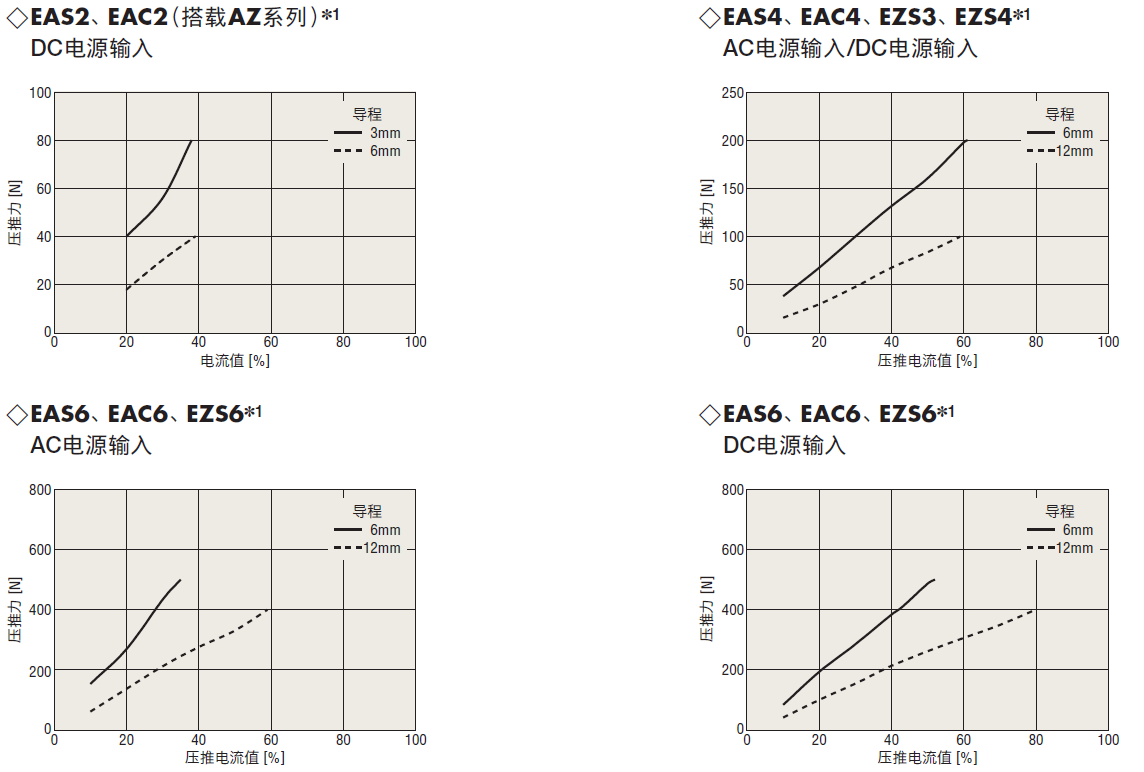

压推实际值
如下所示为电动传动装置的压推力和电流值设定的参考值。使用时，请确认实际的压推力。
✽ 1 图表制作条件：EAC系列水平方向驱动时的压推力测量结果的平均值
请注意：
● 压推力和压推电流值的关系因以下条件而异。 请组装在实际装置的状态下确认压推力。
· 安装条件（水平方向安装、垂直方向安装）
· 电动传动装置的种类、形状（无轴导轨/带轴导轨、冲程）
· 客户夹具等的负载条件
请注意：
● 压推力和压推电流值的关系因以下条件而异。 请组装在实际装置的状态下确认压推力。
· 安装条件（水平方向安装、垂直方向安装）
· 电动传动装置的种类、形状（无轴导轨/带轴导轨、冲程）
· 客户夹具等的负载条件
请注意：
● 压推力和压推电流值的关系因以下条件而异。 请组装在实际装置的状态下确认压推力。
· 安装条件（水平方向安装、垂直方向安装）
· 电动传动装置的种类、形状（无轴导轨/带轴导轨、冲程）
· 客户夹具等的负载条件
● 压推力和压推电流值的关系因以下条件而异。 请组装在实际装置的状态下确认压推力。
· 安装条件（水平方向安装、垂直方向安装）
· 电动传动装置的种类、形状（无轴导轨/带轴导轨、冲程）
· 客户夹具等的负载条件

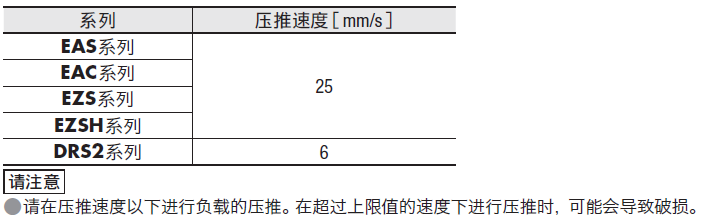

压推运行速度（上限值）
压推运行速度的上限如下。
◇ 搭载αSTEPAZ系列
◇ 搭载αSTEPAZ系列

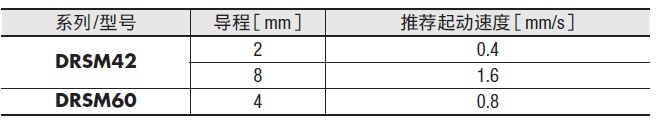

DRS2系列推荐起动速度
DRS2在运行中被冲程端或机器高速反撞停止时，请先拆下负载，然后再用推荐起动速度返回滚珠螺杆。
其他相关内容
 |
注意：
本资料仅供参考。选购前请仔细确认设备需求和产品规格。
如需帮助，请洽询本公司客户咨询中心（电话：400-820-6516）。
