选用的电动缸即使满足搬运质量、定位时间的条件，但如果工作物的重心位置超出轴导轨中心（支点），就会因为负载惯性力矩而缩短其运行寿命。因此有必要计算负载惯性力矩，并确认其是否在规格值范围内。请确认静止状态时作用的惯性力矩为静态容许惯性力矩，工作中作用的惯性力矩为动态容许惯性力矩。
电动缸（仅限带轴导轨）停止及工作中负载惯性力矩作用时，请确认刊载电动缸部规格表页的特性图。 该特性图在静态惯性力矩及动态惯性力矩中通用。
◇ 垂直方向的容许惯性力矩（MP）
各产品的规格表中备有考虑负载惯性力矩计算的计算结果特性图，水平方向安装、壁挂方向安装时，请予以确认。
◇ 滚动方向的容许惯性力矩（MR）
2、垂直方向使用时
从工作物、负载的施力点求出作用在电动缸（仅限带轴导轨）的负载惯性力矩，确认静态容许惯性力矩和动态容许惯性力矩的强度足够。
3、静态惯性力矩作用的考虑点
以下图解表示将电动缸（仅限带轴导轨）安装在垂直方向，在停止状态下作用的负载惯性力矩（⊿MP、⊿MY、⊿MR）。请使用负载惯性力矩判断 公式，确认负载惯性力矩在静态容许惯性力矩（MP、MY、MR）的范围内。
◇ 动态惯性力矩作用的考虑点
以下图解表示将电动缸（仅限带轴导轨）安装在垂直方向，在工作中（考虑加速度）作用的负载惯性力矩（⊿MP、⊿MY、⊿MR）。使用负载惯性力 矩判断公式确认负载惯性力矩在动态容许惯性力矩（MP、MY、MR）的范围内。
电动缸（仅限带轴导轨）的轴导轨部位预测使用寿命已设计成各系列的使用寿命基准值。
但是，负载惯性力矩判断公式大于1时，在其使用状态下预测使用寿命将缩减。

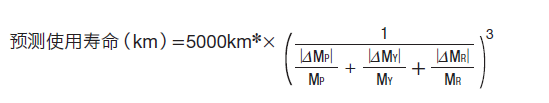

可按下述计算式确认其与预测使用寿命的差距。
*预测使用寿命因产品而异，详细请点此确认
|
|
计算电动缸（仅限带轴导轨）负载惯性力矩 |
负载惯性力矩

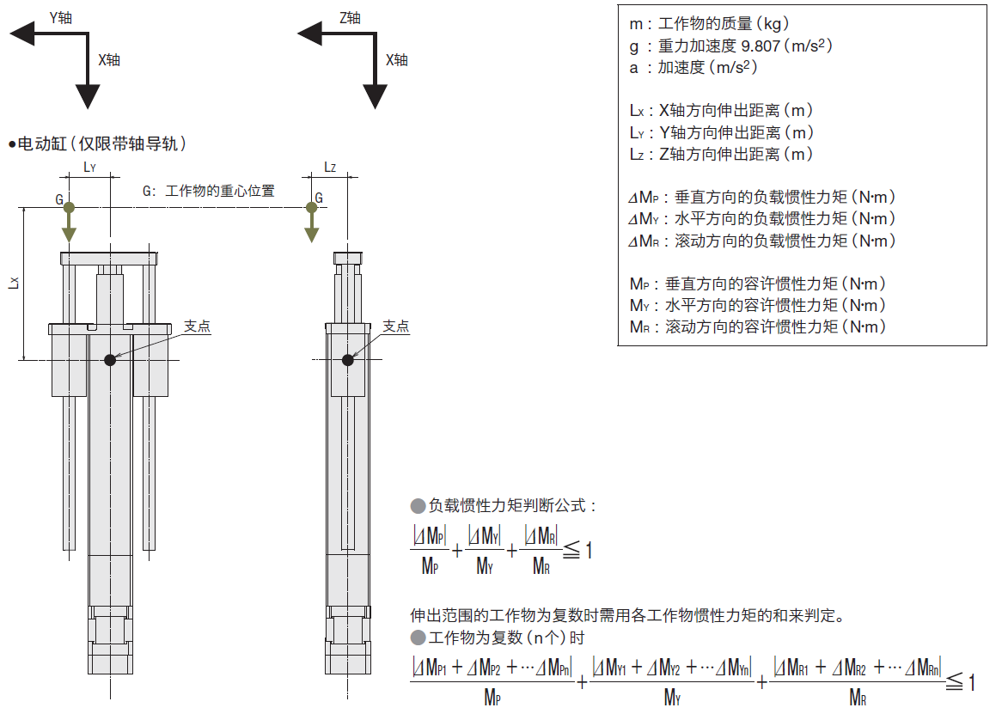

在用电动缸（仅限带轴导轨）搬运工作物时，若工作物的重心位置偏离轴导轨中心（支点），负载惯性力矩会对轴导轨发生作用。根据偏置位置，
作用方向分别向垂直方向（MP）、水平方向（MY）和滚动方向（MR）作用。
选用的电动缸即使满足搬运质量、定位时间的条件，但如果工作物的重心位置超出轴导轨中心（支点），就会因为负载惯性力矩而缩短其运行寿命。因此有必要计算负载惯性力矩，并确认其是否在规格值范围内。请确认静止状态时作用的惯性力矩为静态容许惯性力矩，工作中作用的惯性力矩为动态容许惯性力矩。
负载惯性力矩作用的考虑点

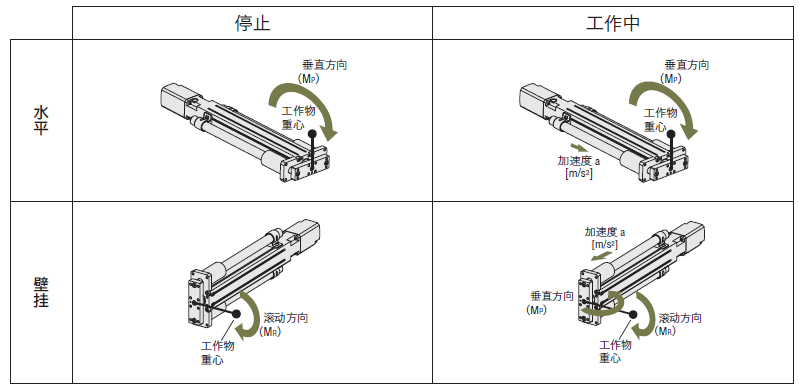

1、水平、壁挂方向使用时电动缸（仅限带轴导轨）停止及工作中负载惯性力矩作用时，请确认刊载电动缸部规格表页的特性图。 该特性图在静态惯性力矩及动态惯性力矩中通用。

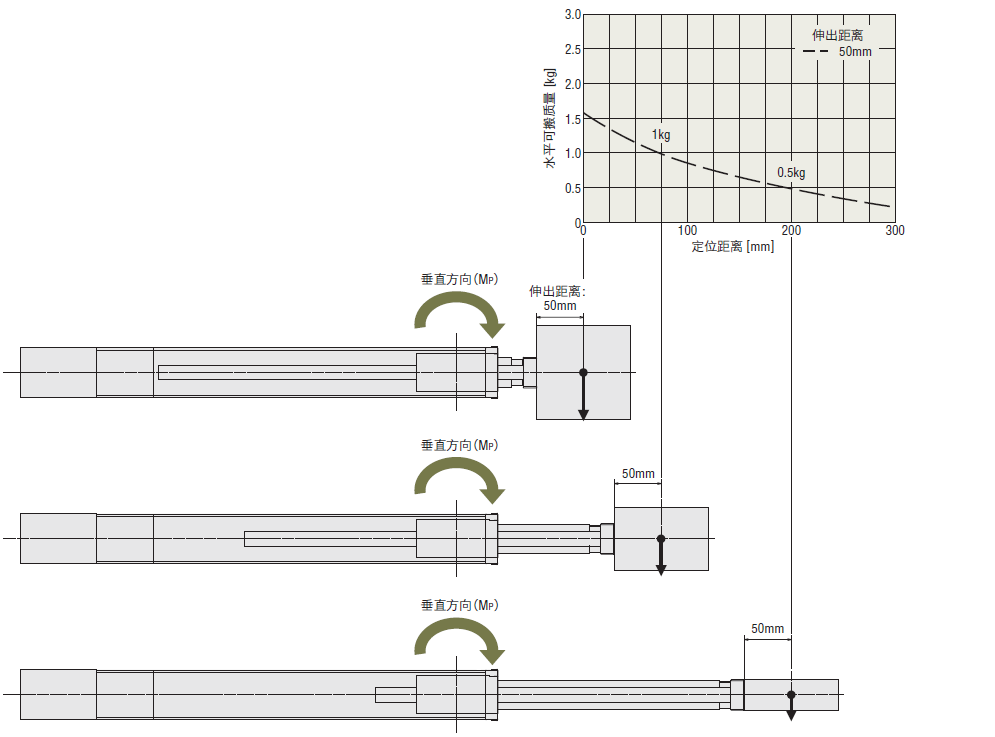

◇ 垂直方向的容许惯性力矩（MP）
各产品的规格表中备有考虑负载惯性力矩计算的计算结果特性图，水平方向安装、壁挂方向安装时，请予以确认。

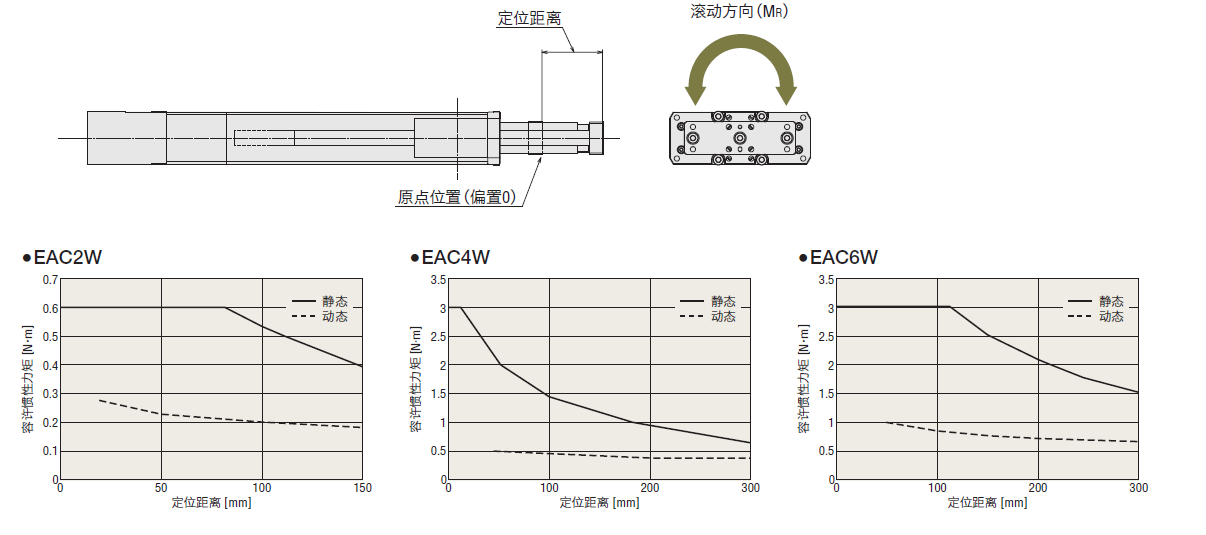

◇ 滚动方向的容许惯性力矩（MR）
2、垂直方向使用时
从工作物、负载的施力点求出作用在电动缸（仅限带轴导轨）的负载惯性力矩，确认静态容许惯性力矩和动态容许惯性力矩的强度足够。
3、静态惯性力矩作用的考虑点

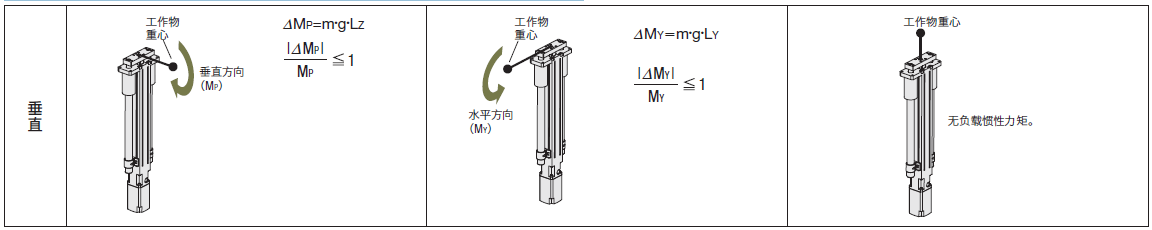

以下图解表示将电动缸（仅限带轴导轨）安装在垂直方向，在停止状态下作用的负载惯性力矩（⊿MP、⊿MY、⊿MR）。请使用负载惯性力矩判断 公式，确认负载惯性力矩在静态容许惯性力矩（MP、MY、MR）的范围内。
◇ 动态惯性力矩作用的考虑点

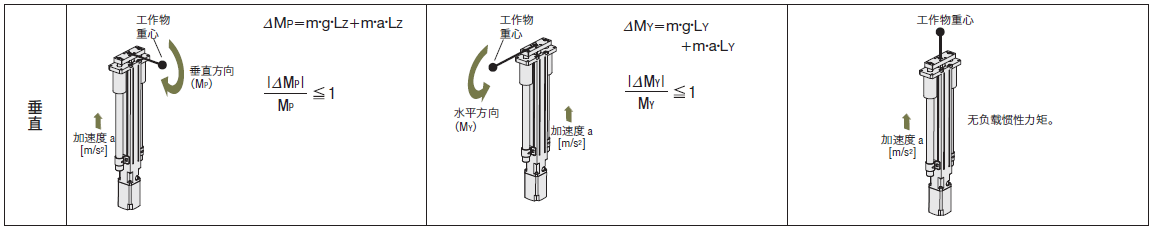

以下图解表示将电动缸（仅限带轴导轨）安装在垂直方向，在工作中（考虑加速度）作用的负载惯性力矩（⊿MP、⊿MY、⊿MR）。使用负载惯性力 矩判断公式确认负载惯性力矩在动态容许惯性力矩（MP、MY、MR）的范围内。
电动缸（仅限带轴导轨）的轴导轨部位预测使用寿命已设计成各系列的使用寿命基准值。
但是，负载惯性力矩判断公式大于1时，在其使用状态下预测使用寿命将缩减。
可按下述计算式确认其与预测使用寿命的差距。
*预测使用寿命因产品而异，详细请点此确认
