首页 > 技术支持 > 选型资料 > 双轴安装用支架的选用
机构一体化产品的选用——电动滑台/电动缸的选用
除了选用电动机作为自动化设备的驱动源，很多情况下，电动机会与滚珠螺杆、皮带轮及齿条·齿轮等机构部件组合使用，将电动机的旋转运动转换成驱动部所需的运动。
为了能够满足各种自动化机器的需求，东方马达为客户提供各种将机构部件组装到电动机上的电动传动装置，实现电动机与机构的一体化，提高设计的工作效率，缩短制作时间及提高产品质量。

▶电动滑台/电动缸的选用
 ▶小型电动直线传动装置的选用
▶齿轮·齿条系统的选用
▶中空旋转平台的选用

点击查看电动滑台/电动缸的选用相关内容说明：

双轴安装用支架的选用--电动滑台 EZS系列
根据以下条件选择2轴支架。
条件：
X-Y安装，0.5s内搬送3kg工作物100mm
可动范围为X轴500mm、Y轴250mm

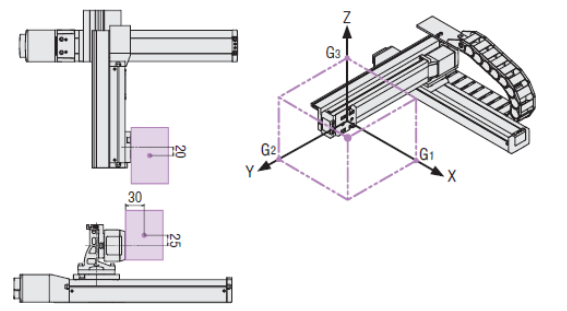

Y轴的搬送物的重心为（G1，G2，G3）=（30，20，25）
电源电压为DC24V

（1）滑台与双轴安装用支架的选择
可在加速度可搬质量表中确认电动滑台的组合。在G1，G2，G3中找到绝对值最大的值。在此条件下，
｜G1｜=30是最大值，，因此请查看重心条件表 | Gn | ≤ 30 [mm]。
可承载可搬质量3kg，行程250mm的电动滑台组合如下。

组合1：X轴 EZSM6D Y轴：EZSM3D
或者
组合2：X轴 EZSM6D Y轴：EZSM4D

选择尺寸较小的组合1，产品如下。
X轴：EZSM6D050AZAK
Y轴：EZSM3D025AZAK

第一轴暂时选择EZSM6D，第二轴暂时选择EZSM3D。
第二轴滑台行程为250mm，组合模式为R型，因此需要PAB-S6S3R025双轴安装用支架。


（2）滑台加速的确认
可在加速度可搬质量表中确认加速度。
可搬质量3kg的额最大加速度为5m/s²。

有超过选定例条件的话，请联系客户咨询中心。

加速度可搬质量
X-Y安装 Y轴可搬质量[kg]

 ｜Gn｜≦30 [mm]
X轴 ： EZSM4D
Y轴 ： EZSM3D		 加速度 导程 [mm]
50 100 150 200 250 300
1.0m/s2 2.3 1.9 1.5 1.1 0.7 0.4
2.5m/s2 1.3 0.9 0.6 0.2 - -
5.0m/s2 0.3 - - - - -
X轴 ： EZSM6D
Y轴 ： EZSM3D		 加速度 导程 [mm]
50 100 150 200 250 300
1.0m/s2 5.8 5.8 5.8 5.8 5.8 5.8
2.5m/s2 4.8 4.8 4.8 4.8 4.8 4.8
5.0m/s2 3.6 3.6 3.6 3.6 3.6 3.6
X轴 ： EZSM6D
Y轴 ： EZSM4D		 加速度 导程 [mm]
50 100 150 200 250 300
1.0m/s2 12.7 12.4 10.4 8.9 7.6 6.5
2.5m/s2 10.1 9.8 8.2 6.9 5.8 4.9
5.0m/s2 7.5 7.1 5.8 4.7 3.9 3.1
Gn 是从工作台到工作物的重心的距离 [mm]。

X-Z安装 Z轴可搬质量[kg]

 ｜Gn｜≦30 [mm]
X轴 ： EZSM4D
Z轴 ： EZSM3D		 加速度 导程 [mm]
50 100 150 200 250 300
1.0m/s2 3.5 3.3 3.0 2.7 2.5 2.2
2.5m/s2 2.1 1.7 1.4 1.0 0.7 0.4
5.0m/s2 0.7 0.3 - - - -
X轴 ： EZSM6D
Z轴 ： EZSM3D		 加速度 导程 [mm]
50 100 150 200 250 300
1.0m/s2 3.5 3.5 3.5 3.5 3.5 3.5
2.5m/s2 3.1 3.1 3.1 3.1 3.1 3.1
5.0m/s2 2.2 2.2 2.2 2.2 2.2 2.2
X轴 ： EZSM6D
Z轴 ： EZSM4D		 加速度 导程 [mm]
50 100 150 200 250 300
1.0m/s2 6.7 6.7 6.7 6.7 6.7 6.7
2.5m/s2 5.9 5.9 5.9 5.9 5.9 5.9
5.0m/s2 4.9 4.9 4.9 4.9 4.9 4.9
Gn 是从工作台到工作物的重心的距离 [mm]。




注意：
本资料仅供参考。选购前请仔细确认设备需求和产品规格。
如需帮助，请洽询本公司客户咨询中心（电话：400-820-6516）。
