风扇的选用例―通风冷却

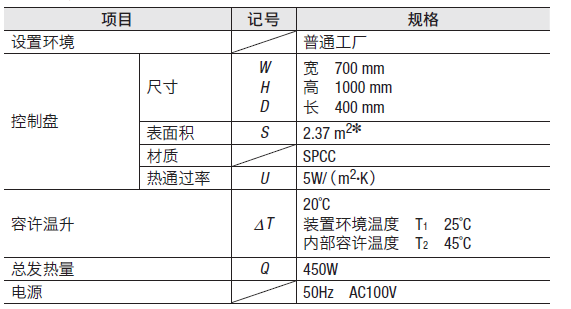

● 控制盘的规格


● 选用必要值计算
设备的有效表面积（放热面积）S计算
设置的场所 计算式

设置的场所	计算式
装置的环境全开放时	S ＝ 1.4 × W ・ D ＋ 1.8 × D ・ H ＋ 1.8 × W ・ H
装置背面接触到墙壁时	S ＝ 1.4 × W ・ D ＋ 1.8 × D ・ H ＋ 1.4 × W ・ H
阻碍装置一侧的散热时（装置连结等）	S ＝ 1.4 × W ・ D ＋ 1.4 × D ・ H ＋ 1.8 × W ・ H
阻碍装置背面与装置一侧的散热时	S ＝ 1.4 × W ・ D ＋ 1.4 × D ・ H ＋ 1.4 × W ・ H
阻碍装置两侧的散热时（装置连结等）	S ＝ 1.4 × W ・ D ＋ 1.0 × D ・ H ＋ 1.8 × W ・ H
阻碍装置背面与两侧的散热时	S ＝ 1.4 × W ・ D ＋ 1.0 × D ・ H ＋ 1.4 × W ・ H
阻碍装置前面以外的所有散热时	S ＝ 0.7 × W ・ D ＋ 1.0 × D ・ H ＋ 1.4 × W ・ H

此处设定设备周围环境为全开放时

控制盘的表面积S

=1.4 × W ・ D ＋ 1.8 × D ・ H ＋ 1.8 × W ・ H
=1.4 × 0.7× 0.4 + 1.8× 0.4× 1.0 + 1.8× 0.7× 1.0
=2.37［m²］

在此说明通过计算求得的方法和通过图表求得的简易方法。
◇ 通过计算求得的方法

计算必要风量时，请务必考虑内部的压力损失。
一般来说，控制盘内部的压力损失是未知数，所以工作点的风量假定为最大风量的50%，考虑安全系数S f = 2。
▶点此通过在线选型计算辅助工具简单计算必要风量

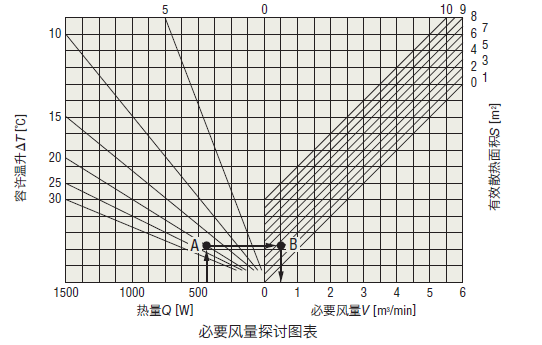

◇ 通过图表求得的方法
①计算出发热量Q450W与容许温升值ΔT20℃的交点A。
②以交点A点为起点，拉出横轴与平行线。
③计算出平行线与表面积S2.37m²的交点B。
④ 从图表B点向横轴拉出垂直线，求得必要风量约0.5［m³/min］。
⑤ 依据前述的理由，考虑安全系数S f 2倍，能够导出1.00［m³/min］的必要风量。


根据探讨结果，选用控制盘风扇组合产品C-MU1238B-11B-PSLG。

控制盘风扇组合产品是风扇与选购配件（防止异物及灰尘、水滴进入的外罩及过滤网用滤片、外框、防护网）一体化的产品。通过过滤网不仅能阻止异物侵入，设置、维护也十分简便，是最适用于控制盘的产品。

注意：

本资料仅供参考。选购前请仔细确认设备需求和产品规格。

如需帮助，请洽询本公司客户咨询中心（电话：400-820-6516）。
