加热器的选用例


要保持装置内的适当温度，需了解满足其条件的加热器的必要发热量。
必要发热量可通过装置的尺寸、材质、装置内外部的温度进行计算。在此对最适合用户装置的加热器选用例进行说明。

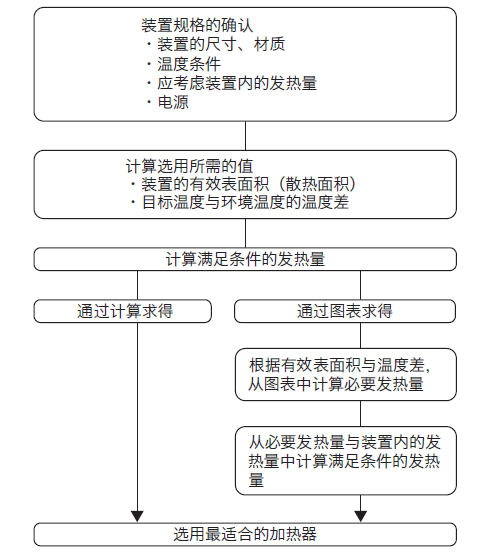

请根据流程图，并参考条件进行计算。

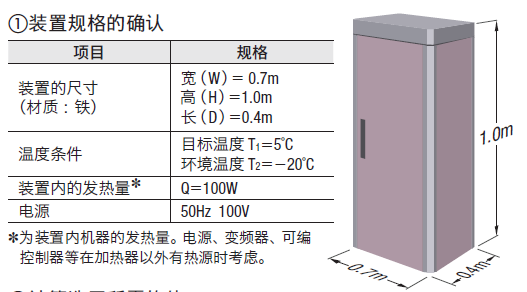

（1）运行条件与装置规格的确认、计算
作为例子，选用安装在极寒地区一般工厂内，将装置内部温度设定为目标温度的加热器。
● 冬季最低气温达到−20°C的地区
● 装置内机器的使用环境温度为0∼50°C
● 将装置内的目标温度设定成5°C


②计算选用所需的值
● 计算装置的有效表面积（散热面积）S
装置的有效表面积计算方法如下。

设置的场所	计算式
装置的环境全开放时	S ＝ 1.4 × W ・ D ＋ 1.8 × D ・ H ＋ 1.8 × W ・ H
装置背面接触到墙壁时	S ＝ 1.4 × W ・ D ＋ 1.8 × D ・ H ＋ 1.4 × W ・ H
阻碍装置一侧的散热时（装置连结等）	S ＝ 1.4 × W ・ D ＋ 1.4 × D ・ H ＋ 1.8 × W ・ H
阻碍装置背面与装置一侧的散热时	S ＝ 1.4 × W ・ D ＋ 1.4 × D ・ H ＋ 1.4 × W ・ H
阻碍装置两侧的散热时（装置连结等）	S ＝ 1.4 × W ・ D ＋ 1.0 × D ・ H ＋ 1.8 × W ・ H
阻碍装置背面与两侧的散热时	S ＝ 1.4 × W ・ D ＋ 1.0 × D ・ H ＋ 1.4 × W ・ H
阻碍装置前面以外的所有散热时	S ＝ 0.7 × W ・ D ＋ 1.0 × D ・ H ＋ 1.4 × W ・ H

此处设定设备周围环境为全开放时

控制盘的表面积S

=1.4 × W ・ D ＋ 1.8 × D ・ H ＋ 1.8 × W ・ H
=1.4 × 0.7× 0.4 + 1.8× 0.4× 1.0 + 1.8× 0.7× 1.0
=2.37［m²］

● 计算目标温度与环境温度的温度差

温度差ΔT=T₁−T₂
               =5−（−20）
               =25［℃］

（2）计算满足条件的发热量
在此说明通过计算求得的方法和通过图表求得的简易方法。
◇ 通过计算求得的方法

Q_H=S×5^※×ΔT−Q
    =2.37×5×25−100
    =196.25［W］

※装置的材质是铁时，热通过率为5。
其他装置的材质与热通过率如下。
不锈钢：4.5、铝：12.0、铝（2层）：4.5
▶点此通过在线选型计算辅助工具简单计算必要发热量

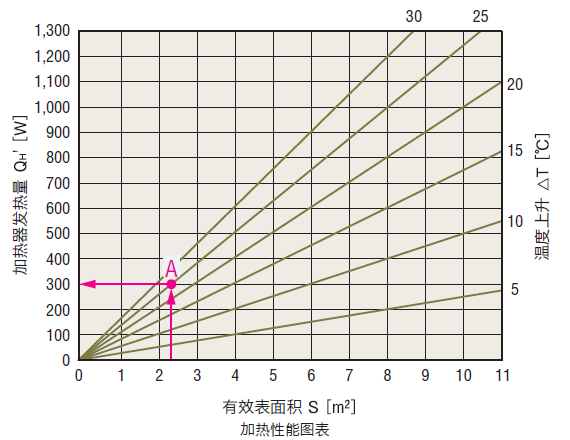

◇ 通过图表求得的方法（下图加热性能图表）
①计算出有效表面积（S）2.37m2与温度差（△T）25°C的交点A。
②以交点A点为起点，拉出与横轴平行的线。
③从平行线与纵轴的交点求得必要发热量（QH'）300W。
④装置内的发热量（Q）为运行时的加热器相同热源，因此要从必要发热量（QH'）中去除。

Q_H=Q_H'−Q
     =300−100
     =200［W］

（3）选用最适合的加热器
通过计算的结果：196.25［W］
通过图表的结果：200［W］
从计算结果可知需要200W的发热量。
从必要条件中选用单相100V规格的HMA200F-1。


AM2-XB1为温度开关，作为加热器与加热模块组合使用时有助于节能。详情请洽询客户咨询中心。
