无刷电动机与有刷电动机构造和驱动原理区别
| 将以从无刷电动机和有刷电动机的构造和动作原理出发，讲述二者的区别及特性。 在此基础上，将带大家了解东方马达无刷电动机的产品阵容，根据不同设备机构需求，提供相应解决方案。 |
点击查看相关内容说明：
无刷电动机的构造
无刷电动机的构造一般是内藏检测转子位置用的磁性元件或光学编码器。由此位置检测器向驱动电路发送信号。电动机线圈是3相星形接线。此外，转子使用永磁磁钢。
检测用的磁性元件是使用霍尔IC。在定子内侧安装有3个，转子旋转时，即从霍尔IC输出数字信号。

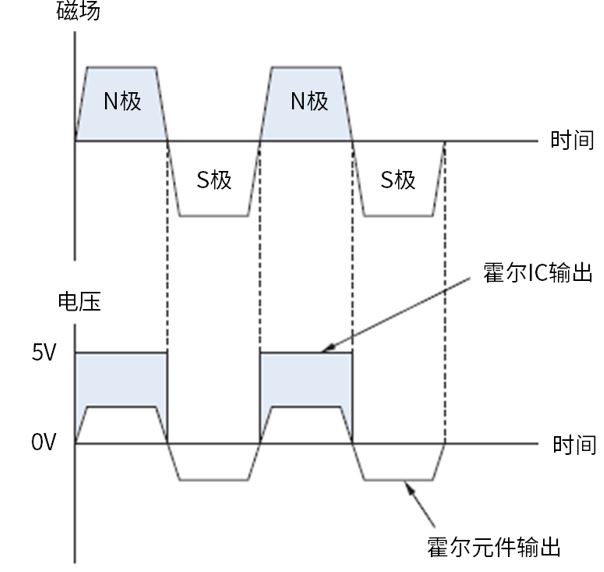

●霍尔IC 因霍尔元件的输出信号为微弱的模拟电压，能够把霍尔元件的输出信号 调整放大并输出的为霍尔IC。 输出H级（5V）、L级（0V）的脉冲信号。
●霍尔IC 因霍尔元件的输出信号为微弱的模拟电压，能够把霍尔元件的输出信号 调整放大并输出的为霍尔IC。 输出H级（5V）、L级（0V）的脉冲信号。
无刷电动机的驱动方法
电动机线圈与开关用晶体管相连接，由6个晶体管组成变频器。上下的晶体管依一定顺序交互地重复ON-OFF，转变线圈电流的方向。接下来说明旋转的结构。
以下图的晶体管的开关程序执行STEP①时，晶体管是Tr1与Tr6为ON的状态。这时的线圈电流是从U相流到W相，U相被励磁成N极、而W相则被励磁成S极。因此，转子旋转30°。此动作重复12次，转子旋转。
以下图的晶体管的开关程序执行STEP①时，晶体管是Tr1与Tr6为ON的状态。这时的线圈电流是从U相流到W相，U相被励磁成N极、而W相则被励磁成S极。因此，转子旋转30°。此动作重复12次，转子旋转。
各晶体管的开关程序
有刷电动机的构造

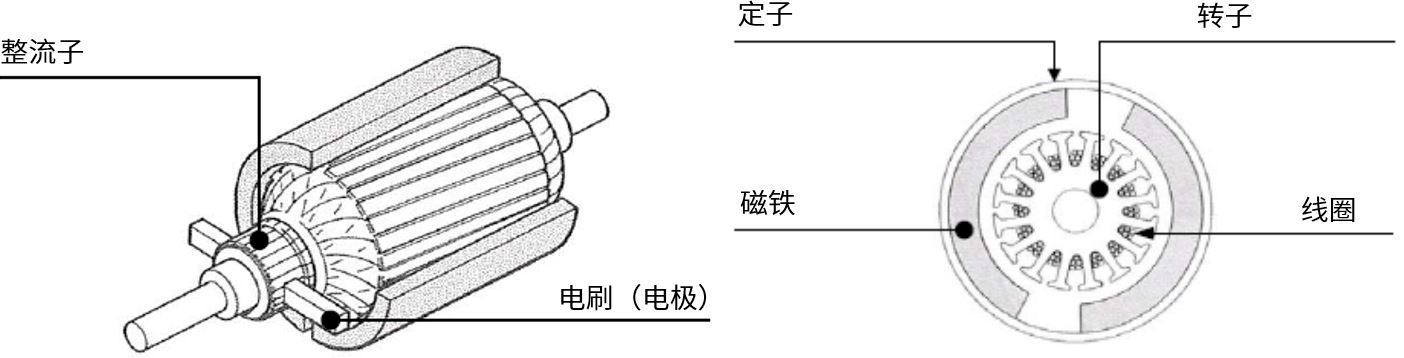

有刷电动机又名碳刷电动机，其构造是定子上安装有磁铁，在其中央装配有缠好线形成线圈的转子。线圈接到整流子上，电刷（电极）与整流子相接触。

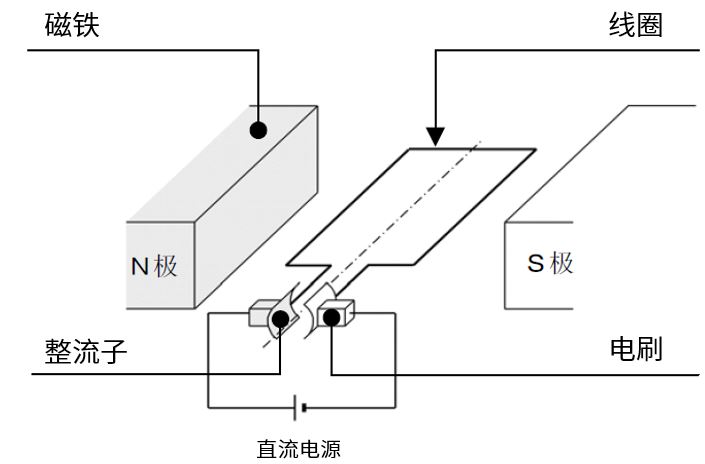

是个中央有一根绕阻的线圈，以点画线为轴可自由旋转的构造。整流子接到线圈的两端，电刷与整流子相接触。
电刷上接直流电源，电流从正极流入，通过线圈流回负极。一对磁铁（N极、S极）配置在线圈的周围
是个中央有一根绕阻的线圈，以点画线为轴可自由旋转的构造。整流子接到线圈的两端，电刷与整流子相接触。
电刷上接直流电源，电流从正极流入，通过线圈流回负极。一对磁铁（N极、S极）配置在线圈的周围
有刷电动机的驱动方法

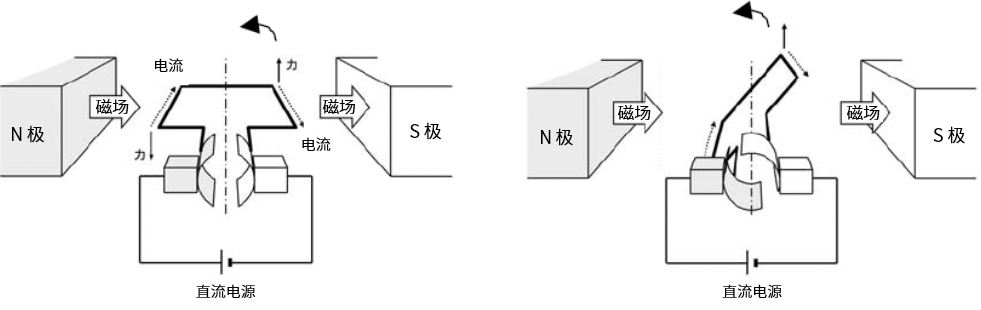

通过电刷与整流子使电流流过线圈。
根据「弗莱明左手定则」线圈的电流受到磁铁的磁场力而旋转。
根据「弗莱明左手定则」线圈的电流受到磁铁的磁场力而旋转。
