无刷电动机机构应用及阵容介绍

构造和驱动原理区别

特性区别

机构应用及阵容介绍

点击查看相关内容说明：

机构用途

阵容介绍

无刷电动机的机构用途

●搬运

搬运重量不同的多个工作物・即使负载变动也可保持稳定速度・发挥低速至高速的均匀转矩・停止位置的误差较小	双轴并列、速度同步・2条传送带的简单同步・传送带汇流线的简单同步

●搅拌· 泵· 取水・即使粘性(负载)出现变化，也能保持速度稳定・小型电动机、省空间化・节能、低发热・瞬时正反转	●压推* ・通过转矩限制防止破损・负载率的监控 *仅限能够使用转矩限制功能的产品。详情请洽询本公司客户咨询中心。

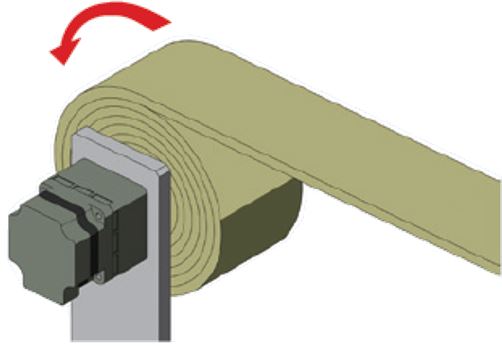

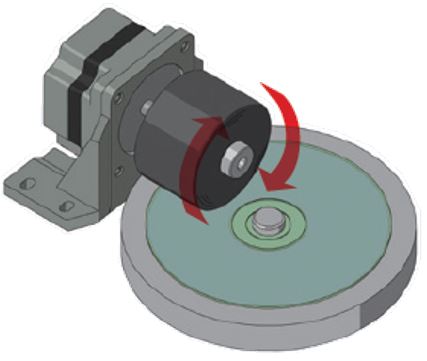

●卷取・产生平衡转矩・通过外部直流电压进行线性速度变更	●研磨•切飞边・即使压推、负载变动也可保持稳定速度・发挥低速至高速的均匀转矩、大功率

▲回到页首

无刷电动机的产品阵容（点击查看相关内容：▶AC电源输入 / ▶DC电源输入）

分类		AC电源输入
系列名		BMU系列	BLE2系列	BXⅡ系列	BLE系列 RS-485通信型^✽3
主要特征		● 操作简单 ● 数字设定 ● 1根电缆线直接连接（连接器型）	● 多种速度设定方法 ● 外部模拟量调速 ● 搭载转矩限制功能 ● 1根电缆线直接连接	● 速度控制、位置控制、转矩限制 ● 优异的速度稳定性	● Modbus/RS-485 和 FA网络^✽4控制
电源电压		单相100-120V 单相200-240V 三相200-240V	单相100-120V 单相200-240V 三相200-240V	单相100-120V 单相200-240V 三相200-240V	单相100-120V 单相200-240V 三相200-240V
输出功率	□42mm	ー	ー	ー	ー
	□60mm	30W	30W	30W	30W
	□80mm	60W	60W	60W	60W
	□90mm	120W	120W	120W	120W
	□110mm	200W 300W 400W	200W 300W 400W	200W 400W	ー
速度控制范围		80～4000r/min	80～4000r/min	2～4000r/min （数字设定时） 30～4000r/min （模拟信号设定时）	80～4000r/min （数字设定时） 100～4000r/min （模拟信号设定时）
速度比		1:50	1:50	1：2000 （数字设定时） 1：133 （模拟信号设定时）	1：50 （数字设定时） 1：40 （模拟信号设定时）
速度变动率（对负载）		±0.2%	±0.2% （数字设定时） ±0.5% （模拟信号设定时）	±0.05%	±0.2% （数字设定时） ±0.5% （模拟信号设定时）
速度设定方法		操作面板	操作面板外部速度设定器外部直流电压支援软件设定	内部／外部速度设定器外部直流电压支援软件设定・OPX-2A	外部速度设定器外部直流电压 RS-485 通信支援软件设定・OPX-2A
I/O 信号	输入点数	3 点（30W ～120W）	7 点	9 点	7 点
	输入点数	5 点（200W ～400W）	7 点	9 点	7 点
	输出点数	2 点	2 点	3 点	2 点
功能	速度监控（上位）	SPEED-OUT	SPEED-OUT	ASG BSG	SPEED-OUT RS-485 通信
	瞬时停止	●	●	●	●
	加速·减速运行	●	●	●	●
	多段速运行	4段速	16段速	16段速	16段速
	上下运行	ー	●电磁制动型	●电磁制动型	●电磁制动型
	停止时位置保持	●	●	●	ー
	负载率显示	●	●	●	●
	保护功能	●	●	●	●
	转矩限制	ー	●	●	●
	最大延长距离	10.5m	20.5m	30.6m	20.4m
电动机	带电磁制动	ー	●（30W～200W）	●	●
	防尘·抗水电动机	●（IP67）	●（IP67）	ー	ー
	保护等级	电缆线型：IP40 连接器型：IP66^✽1	IP66^✽1	IP54	IP65
减速机	平行轴减速机	●^✽2	●^✽2	●	●
	中空轴扁平减速机	●	●	●	●
	直交轴减速机	●	●	ー	ー
	CS减速机	ー	ー	ー	ー
海外规格

✽1 搭载中空轴扁平减速机时保护等级是IP65
✽2 采用食品机械用H1润滑脂（30W~120W）
✽3 CC-Link对应型
✽4 通过连接网络转换器（另售），可支持FA网络:

✽5 数字设定型
✽6 RS-485通信型

分类		DC电源输入
系列名		BLH系列模拟信号设定型	BLH系列数字设定型 RS-485 通信型	BLV系列R型	BLV系列
主要特征		● DC24V 输入 ● 小型・高转矩 ● 小型驱动器 ● 1根电缆线直接连接（连接器型）	●多种速度设定方法 ●性能优异的数字设定型 ●1根电缆线直接连接（连接器型） ●Modbus 通信设定^✽6	● 驱动器小型·轻量化 ● 1~4000r/min的广泛的速度控制范围 ● 优异的速度稳定性 ● 适合电池驱动设备	● Modbus/RS-485 和 FA网络^✽4控制
电源电压		DC24V	DC24V	DC24～48V DC48V（400W）	DC24V DC48V（400W）
输出功率	□42mm	15W 30W	15W 30W	ー	ー
	□60mm	30W 50W	30W 50W	60W	ー
	□80mm	50W	50W	60W	ー
	□90mm	100W	ー	100W	100W
	□110mm	ー	ー	200W 400W	200W 400W
速度控制范围		100～3000r/min	80～3000r/min	1～4000r/min	80～4000r/min （数字设定时） 100～4000r/min （模拟信号设定时）（100W时100～ 3000r/min ）
速度比		·1：30	·1：37.5	·1：4000	1：50（数字设定时） 1：40（模拟信号设定时）
速度变动率（对负载）		±0.5%	±0.2% （数字设定时） ±0.5% （模拟信号设定时）	±0.01%	±0.2%（数字设定时） ±0.5%（模拟信号设定时）
速度设定方法		内部／外部速度设定器外部直流电压	内部速度设定器^✽5 外部速度设定器外部直流电压 PWM信号支援软件设定 RS-485 通信^✽6	CANopen 通信 RS-485 通信支援软件设定	内部／外部速度设定器外部直流电压 RS-485 通信支援软件设定・OPX-2A
I/O信号	输入点数	5 点	6 点（5 点^✽6）	4 点	6 点
I/O信号	输出点数	2 点	4 点（2 点^✽6）	2 点	2 点
功能	速度监控（上位）	SPEED-OUT	SPEED-OUT、RS-485 通信	●	SPEED-OUT、RS-485 通信
	瞬时停止	●	●	●	●
	加速·减速运行	●	●	●	●
	多段速运行	2段速	●	●	8段速
	上下运行	ー	ー	●电磁制动型	●电磁制动型
	停止时位置保持	ー	●	●	ー
	负载率显示	ー	●	●	●
	保护功能	●	●	●	●
	转矩限制	ー	●	●	●
	最大延长距离	2cm	2cm	3.5m	3.5m（100W时为1.5m）
电动机	带电磁制动	●（30W～100W）	● （30W～200W）	●（100W～400W）	●
	防尘·抗水电动机	ー	ー	ー	ー
	保护等级	连接器型、导线型：IP40 电缆线型、带电磁制动型：IP65		IP40	IP40（100W时为IP65）
减速机	平行轴减速机	●	●	●	●
	中空轴扁平减速机	●	●	●	●
	直交轴减速机	ー	ー	ー	ー
	CS减速机	●	●	●	ー
海外规格

● Modbus（RTU）是Schneider Automation Inc.的注册商标。
● EtherCAT®是由倍福自动化有限公司（德国）授权许可的获得专利保护的技术和注册商标。
● MECHATROLINK是MECHATROLINK协会的注册商标。
● CC-Link 是CC-Link协会的注册商标。
● CiA®、CANopen®是CAN in Automation e.V. 的注册商标。

机构用途

阵容介绍

▶人工选型	▶选型软件	▶样机演示
由专业技术人员为您进行转矩计算等，电动机免费选型。	只要输入您的机构或运行条件的参数, 即可简单进行电动机的选型。	视频为您演示如何操作与使用，并介绍产品特征及运行安装方法。

注意：
本资料仅供参考。选购前请仔细确认设备需求和产品规格。
如需帮助，请洽询本公司客户咨询中心（电话：400-820-6516）。
