无刷电动机与有刷电动机关于特性的区别

无刷电动机和有刷电动机的特性有所不同。
因此，适合的用途也不一样。

特性区别

点击查看相关内容说明：

转速-转矩特性

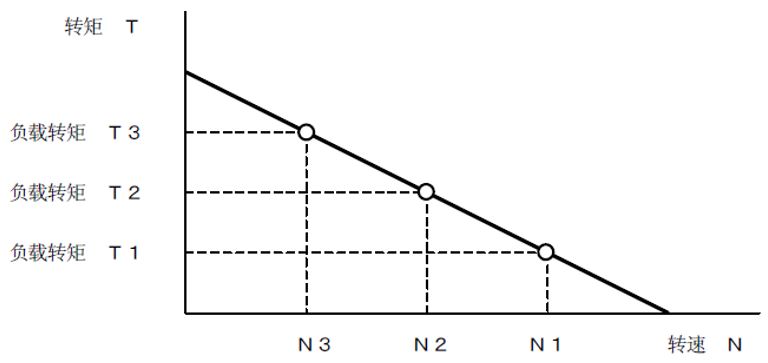

下图为给有刷电动机施加恒压时的转速―转矩特性图。
从图上可以看出有刷电动机的负载转矩越小转速越快，负载转矩越大转速越慢。

有刷电动机的转速会随着负载的变化而变化。
而对无刷电动机而言，即使负载转矩发生变化，也能以稳定的速度运行，这是由于无刷控制原理如下：

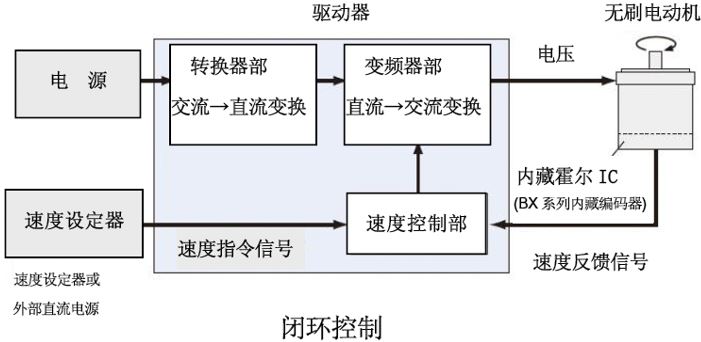

●闭环控制

驱动器的速度控制部对从电动机内藏的霍尔IC接受的速度反馈信号和速度设定器等设定的速度指令信号进行对比。
将对比结果发送到变频器。变频器部对施加到电动机上的电压进行调节，控制电动机的转速，从而形成闭环控制。

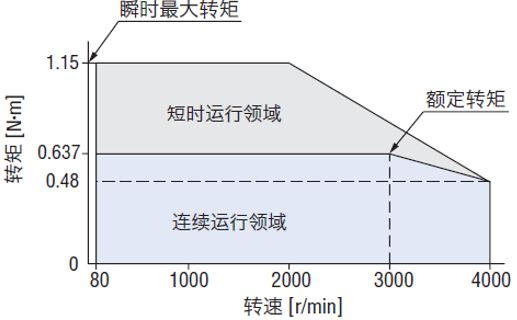

因此无刷电动机从低速到额定转速可连续使用的转矩具有恒定、均匀转矩特性。

①连续运行领域
可连续使用的领域。
使电动机定速运行时，在机构滑动部的摩擦转矩条件下所使用的领域。
②短时运行领域
是只在短时间内可使用的领域，使用超过5秒时，过载保护功能动作，电动机则停止。
起动电动机时，驱动惯性负载达到设定速度时的转矩条件下所使用的领域。

根据有刷电动机和无刷电动机转矩-转矩特性的不同，无刷电动机的速度稳定性更优，因此可以为用户提供高水准的速度控制。
●广泛的速度控制范围
无刷电动机的速度控制范围比AC调速电动机及变频器更广。适用于从低速到高速需保持固定转矩等的用途。
●可进行稳定的速度控制
无刷电动机对电动机的反馈信号实时保持监控，与设定速度进行对比，实时调节施加电压。因此，即使负载状况发生变化，仍旧可以从低速到高速，以稳定的速度运行。

●不同系列的无刷电动机对负载速度变动率

系列	对负载的速度变动率 (0~额定转矩额定转速时)
BMU系列	±0.2%
BLE2系列	±0.2%
BX2系列	±0.5%
BLH系列	±0.2%（数字设定型） ±0.5% （模拟信号设定、PWM输入设定）
BLV系列R型	±0.01%
BLV系列	±0.2%（数字设定型） ±0.5%（模拟信号设定）

▲回到页首

以直流无刷电动机BLV系列R型电动机举例：

小型、轻量、大功率，有助于装置的小型化设计

●小型· 轻量

电动机、驱动器均实现了大幅度的小型、轻量化。驱动器与原有产品相比，约缩小80%。是可收纳到装置内有限空间的尺寸。

▶点此查看电动机小型·轻量化化视频介绍 ▶点此查看驱动器小型化视频介绍

●大功率

与原有产品相比，能够进行大惯性负载驱动，因此可搬运重物。有助于小型、大功率的装置设计。

可进行大惯性负载
- 惯性体图像（参考）-

法兰输出头（另售）
通过安装到平行轴减速机，提升容许径向负载、容许轴向负载。安装到装置也很简单。
●可用于电动机输出功率100W的平行轴减速机。

相关产品

▶BLV系列 R型
追求高输出功率· 小型的无刷电动机。支持更小型电池驱动设备的开发。

▲回到页首

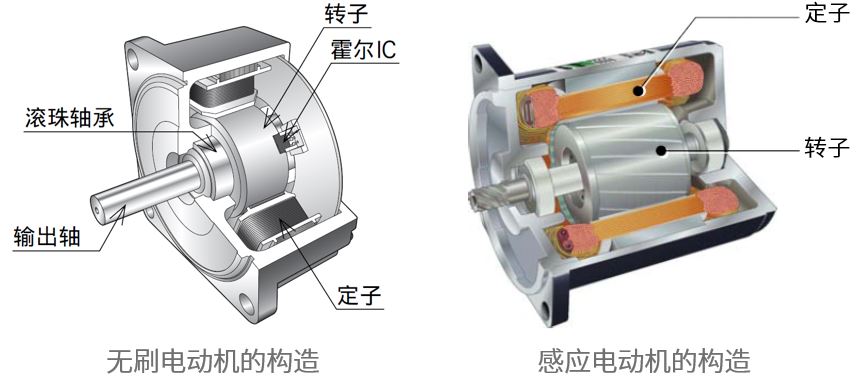

无刷电动机比变频器控制节能的理由在于电动机的构造与动作原理的不同。
变频器控制所使用的三相感应电动机转子是由铝和电磁钢板构成的，没使用磁铁。
与此相比，无刷电动机是转子上安装了磁铁的电动机。

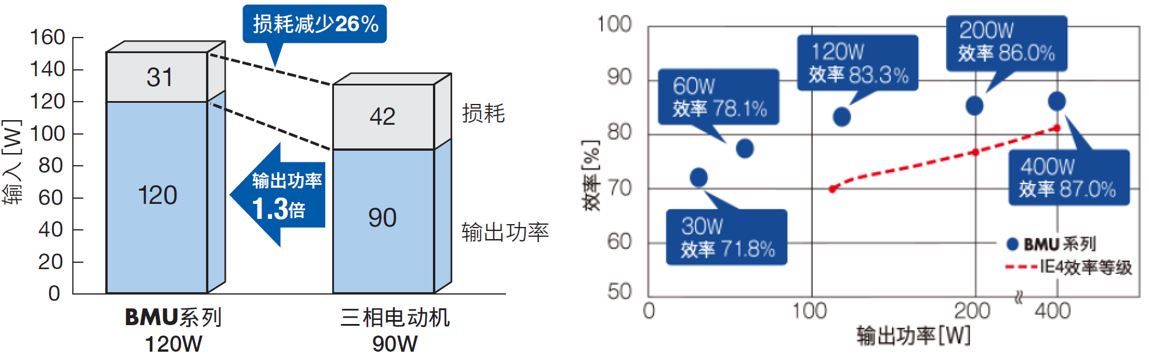

相比变频器控制更高效率

相当于IE4*的高效率节能电动机

内藏永磁磁钢的无刷电动机比三相电动机（异步电动机）更高效率。例如，BMU系列200W时，电动机、驱动器的效率为86%，高于IE4基准值75.8%，具有节能效果。

*根据国际规格IEC60034-30-1所规定的效率等级，以120W以上的异步电动机为检测对象。
*IE4的效率值是50Hz、是4极机额定输出时的数值。此外，无刷电动机的效率值为额定转速下额定转矩时的数值。
