晶圆单片清洗设备应用提案

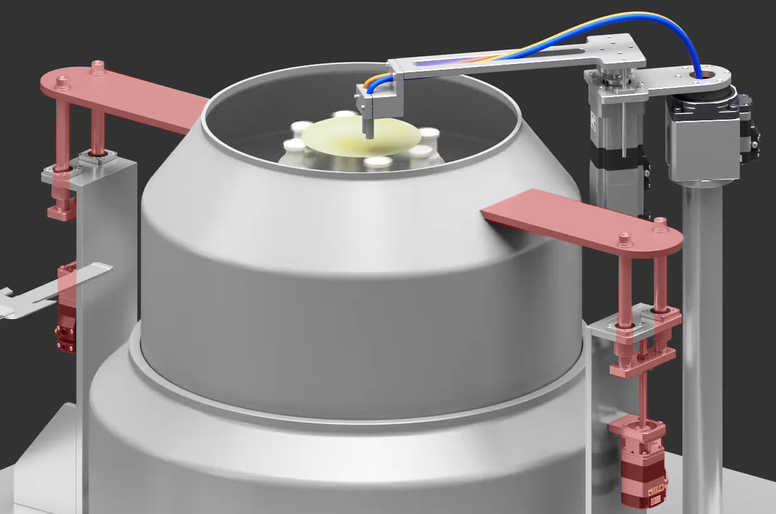

装置概要

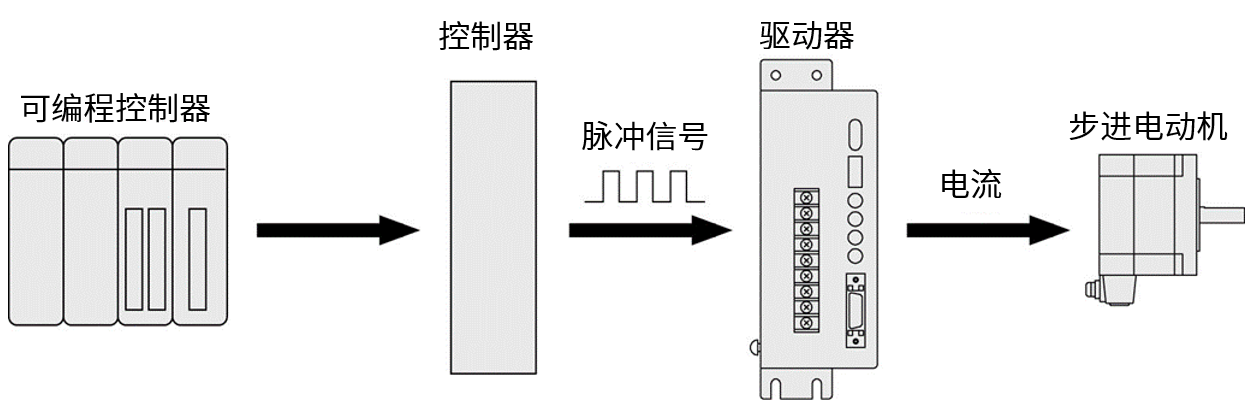

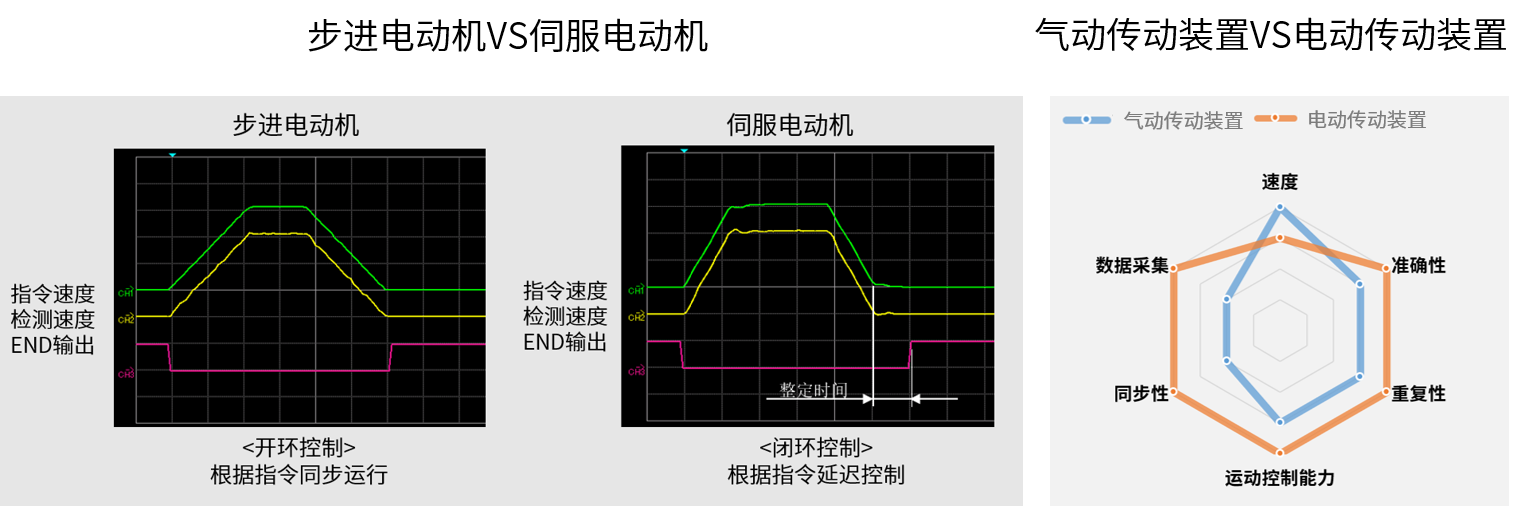

晶圆单片清洗设备由于工艺效果好、均匀性高,不易产生交叉污染,逐渐成为了半导体制造中的主流湿法清洗设备。该设备在晶圆上、下料、CUP升降装置、喷淋/清洗装置等机构应用上,东方马达均提供强有力的解决方案。通过搭载步进伺服混合控制系统αSTEP AZ系列及其模组化产品,达成小型化、高精度、节省设计、装配的人力和时间成本等多项课题。 以下为您介绍各工位应用提案:

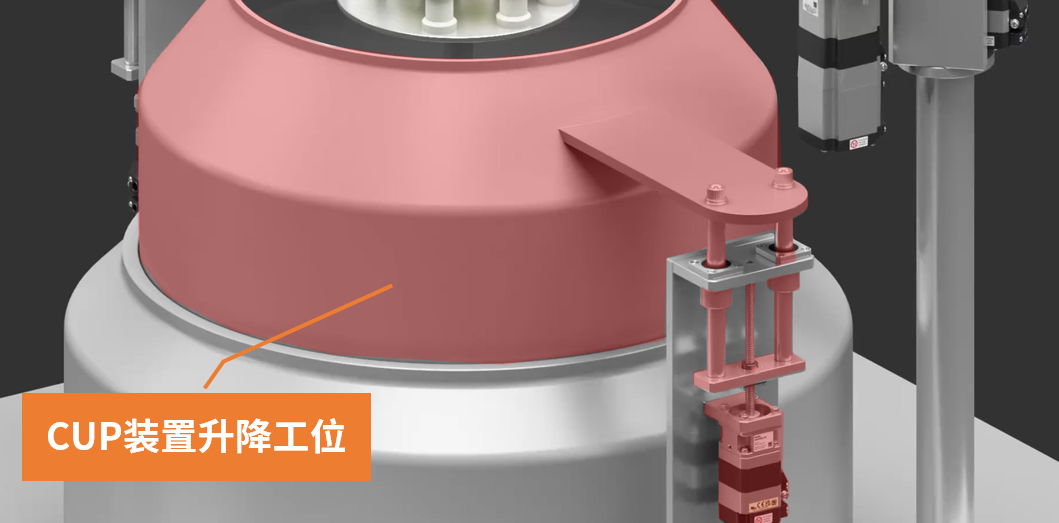

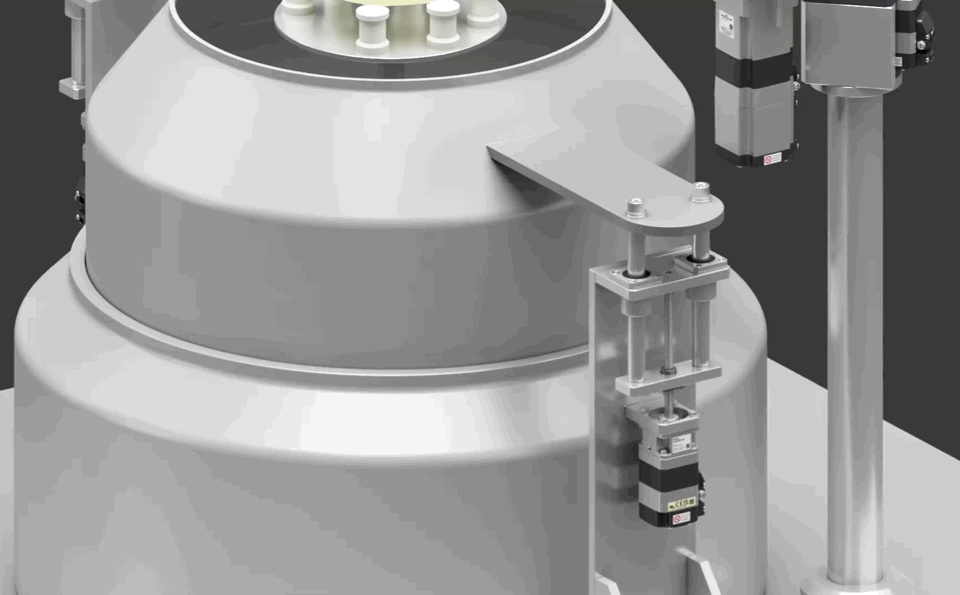

CUP装置升降工位

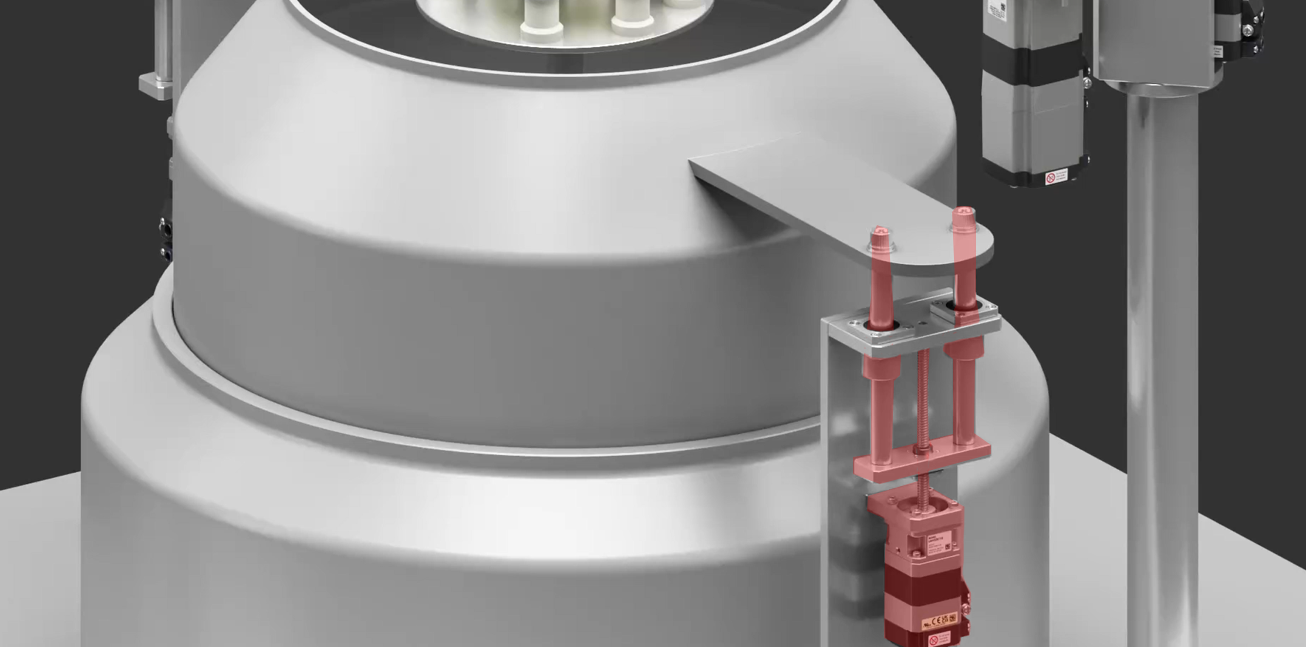

采用高效节能的αSTEP AZ系列步进电动机和直线导轨一体化模组,组成小型化、高刚性、低发尘量的电动滑台。
|
|
折返型电动滑台实现装置小型化

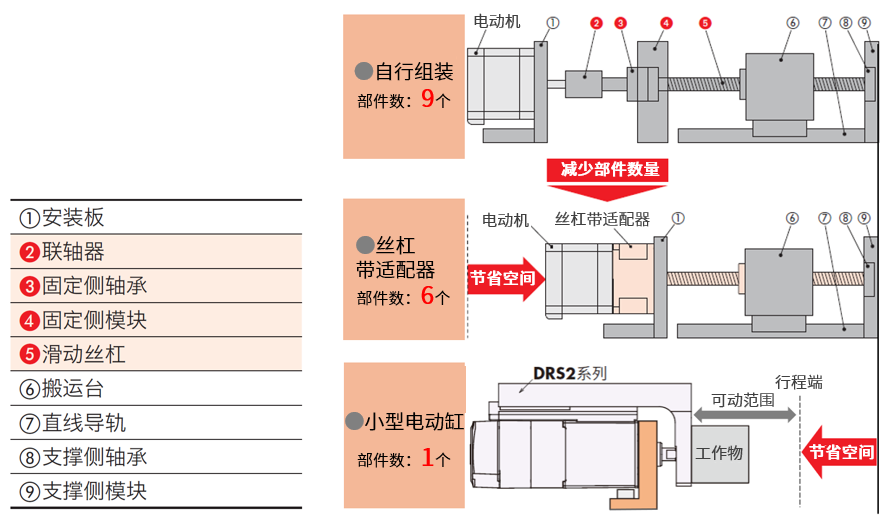

采用全长较短的折返型电动滑台,实现了装置的小型化设计。因此可满足产线的装置长、宽、高等空间限制。
与直线型相比,折返型全长最大可缩短136.4mm,有利于节省装置的空间。
EZSM6带电磁制动 行程200mm
|
|
折返型电动滑台 折返型、带电磁制动规格的电动滑台的采用,极大程度的缩短垂直方向上的高度空间,实现节省空间,避免机构组装干涉。 |
简易防尘构造,更有无尘室对应品
工作台部分采用不锈钢板和滚筒构造的简易防尘构造,可阻止异物进入,抑制发尘。
●低发尘的滚筒构造
|
●无尘室对应
|
高容许惯性力矩
在保持小型化的同时,实现高容许惯性力矩。可改变电缆线出线方向
电动机的安装方向可作4个方向*的改变,可根据安装场所自由改变电缆线的出线方向。
* 折返型为3个方向。

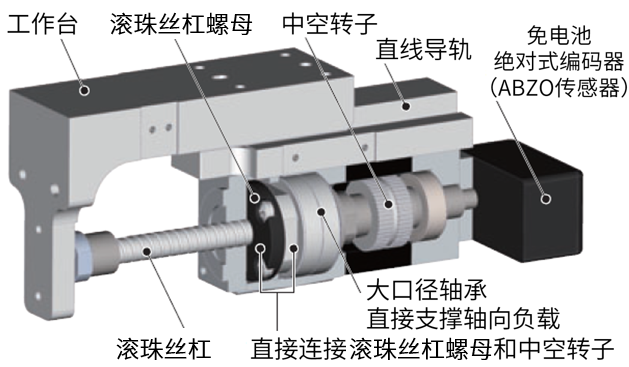

ABZO编码器进行位置信息管理,减少传感器造成的设备停机并实现高速原点返回
由于搭载绝对式编码器(ABZO编码器),因此,不需要保持位置信息的电池及原点传感器、外部传感器。●不需要外部传感器
由于是绝对式编码器,因此,不需要原点传感器及外部传感器。

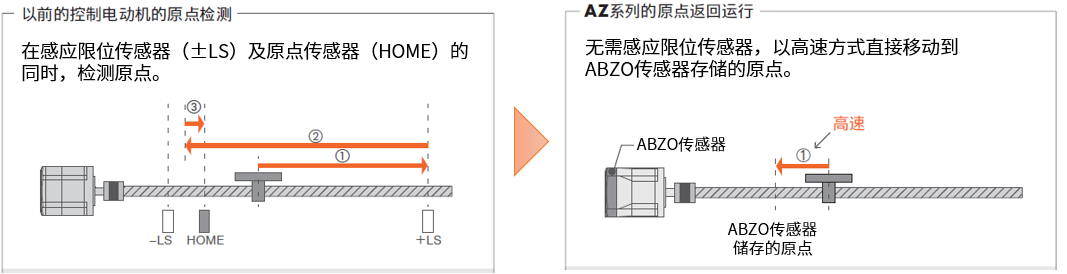

・通常的原点返回 |
・搭载AZ系列的原点返回 |
●无需电池
采用机械式编码器,因此,切断电源后仍能够保持位置信息。因为不需要电池,故无需考虑出口海外时的限制等因素。

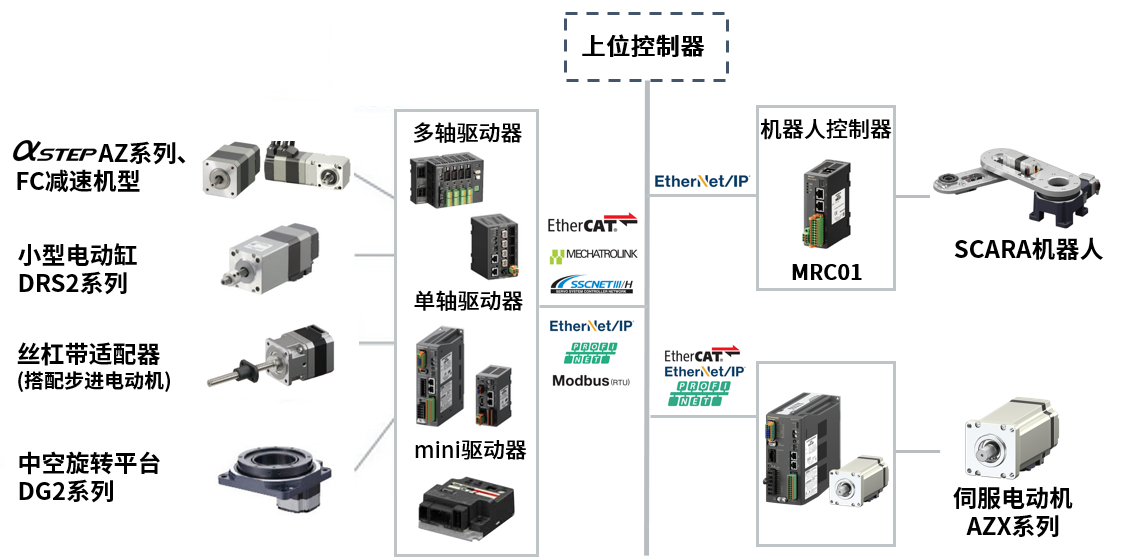

搭载产品
|
注意:
本资料仅供参考。选购前请仔细确认设备需求和产品规格。
如需帮助,请洽询本公司客户咨询中心(电话:400-820-6516)。
