750W的无刷电动机（PM电动机）实现餐具消毒柜的省空间化

课题：希望实现餐具消毒柜的小型化与节能

以往的问题点

• 当前餐具消毒柜的送风风扇采用750W三相交流感应电动机
• 新产品开发，需要维持库内尺寸，同时尽可能缩小整机体积
• 希望提升使电动机更节能，降低电费开支

解决方案：采用无刷电动机（PM电动机）750W，实现空间节省与高效化

餐具消毒柜是指通过热风对烹饪器具和餐具进行消毒的设备。在开发过程中，如何在保持箱体尺寸的同时提升功能，是一个重要课题。通过将原有的三相交流感应电动机替换为750W无刷电动机（PM电动机），可实现设备小型化和节能这两种需求。

电动机小型化有助于实现设备小型化和减轻操作员负担

无刷电动机(PM电动机)由于转子使用永磁体，因此效率高。发热量少，可实现无风扇结构。采用圆轴型设计，与同功率交流电动机相比，安装尺寸仅为104mm，长度130mm，质量3.8kg，实现了小型轻量化。这有助于设备小型化和减轻操作人员负担。

无刷电动机(PM电动机)750W的小型化示意图

与同功率三相交流电动机的尺寸・质量对比

电动机尺寸参数（mm）

IE5高效电动机：实现电费降低与CO₂减排

750W无刷电动机（PM电动机）符合IE5^※标准，具有优异能效表现，可有效降低用电成本并减少CO₂排放。

• ※本效率等级基于国际标准IEC TS 60034-30-2对变速电动机（额定转速范围1801-6000转/分钟）的能效规定值（%）

节能效果（单机参考值）

与750W感应电动机（IE3）相比，可显著降低能耗与碳排放。

• ※ 本效率规定值（%）依据国际标准IEC 60034-30-1，适用于感应电动机（4极，50Hz）

【运行条件】
运行时间：24小时/天365天
电费核算参考 0.66元/kWh
CO2系数：0.457kg/kWhh

可与变频器组合驱动

无刷电机（PM电机）750W作为三相电动机，可与变频器配合实现控制（仅可使用用能与PM电动机组合的变频器）。
可实现速度调节（300-4000r/min）、可使用变频器搭载的功能、通过使用网络对应的变频器还可实现网络控制。此外，现有变频器可直接沿用，省去了导入及替换的麻烦。

仅可使用用能与PM电动机组合的变频器。

我们准备了与其他品牌变频器的兼容性数据及参数设置方案。
详情请咨询我司技术支持。

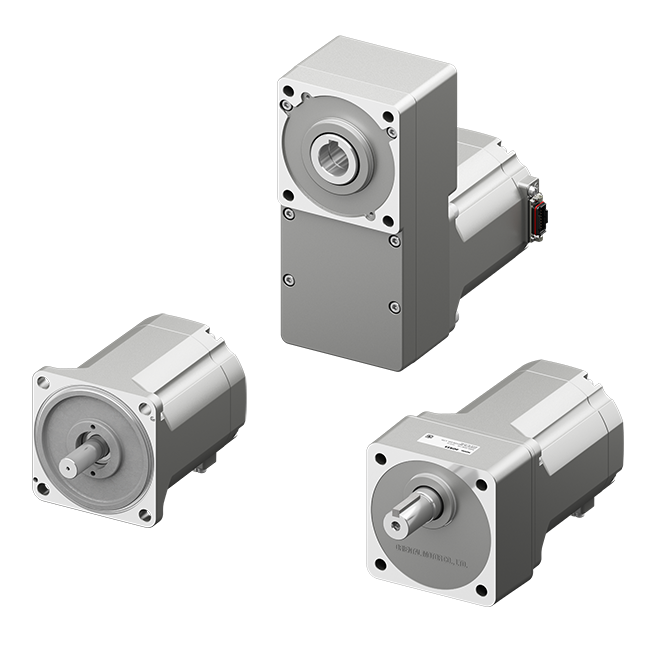

适用产品：无刷电动机（PM电动机）750W

输出轴类型

• 平行轴减速机^※
• 中空轴平面减速机^※
• 圆轴型

• ※ 减速机与电动机为预组装一体化供货
