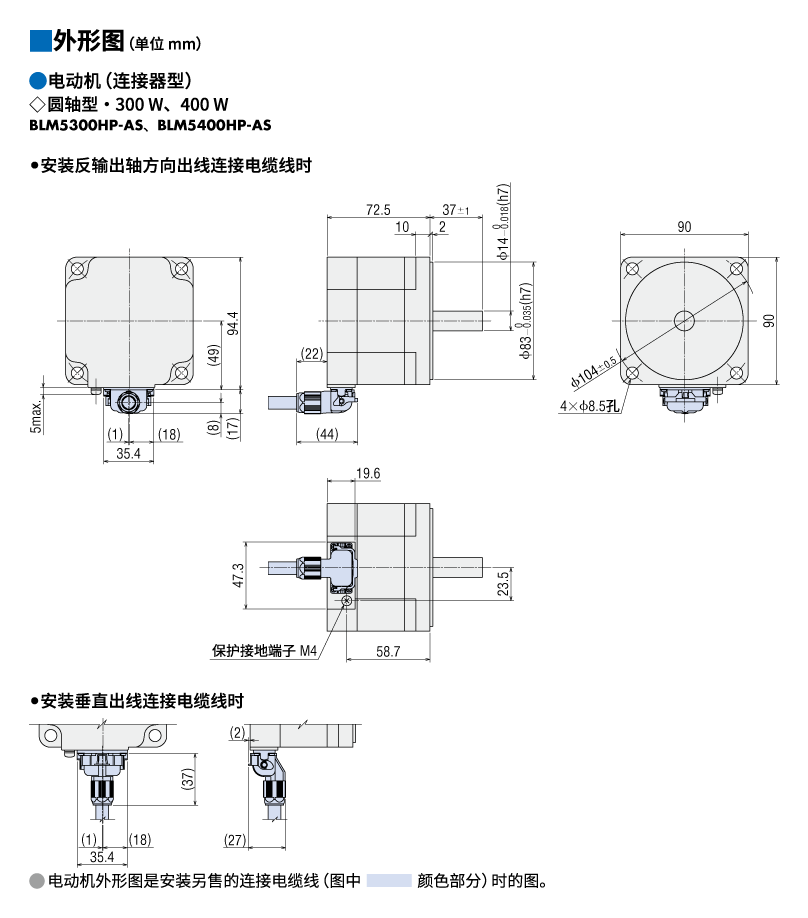

外形图

电动机

电动机

资料下载

其他规格

一般规格

项目		规格
绝缘电阻		在常温常湿下连续运行后，使用DC500V兆欧表测量线圈与外壳间的值，其值在100MΩ以上。
绝缘耐压		在常温常湿下连续运行后，对线圈与外壳间施加50Hz、AC1.5kV电压1分钟，无异常。
温度上升		在常温常湿下额定连续运行后，使用热电偶法测量线圈的温度上升值在50℃以下（300W、400W为60℃以下），外壳表面的温度上升值在40℃以下（300W、400W为50℃以下）※1。
使用环境	环境温度	0～+40℃（无结冰）
	环境湿度	85%以下（无结露）
	海拔	海拔1000m以下
	环境	无腐蚀性气体、尘埃。不得接触油。禁止在含放射性物质、磁场、真空等特殊环境下使用。
	振动	无连续振动或过度冲击。按照JIS C 60068-2-6正弦波振动实验方法进行 频率范围：10～55Hz、单振幅：0.15mm　扫描方向：3方向（X、Y、Z）　扫描次数：20次
存放环境※2	环境温度	−20～+70℃（无结冰） JH减速机、JB减速机、JV减速机：−10～+60℃（无结冰）
	环境湿度	85%以下（无结露）
	海拔	海拔3000m以下 JH减速机、JB减速机、JV减速机：海拔1000m以下
	环境	无腐蚀性气体、尘埃。不得接触水、油。禁止在含放射性物质、磁场、真空等特殊环境下使用。
耐热等级		UL/CSA规格 105（A）、EN规格 120（E）
保护等级※3		电缆线型：IP40
		连接器型 防尘・抗水规格：IP67 GFV减速机、JH减速机、JV减速机、圆轴：IP66（圆轴型安装面除外） FR减速机：IP65 JB减速机：IP44

※1

圆轴型应安装以下尺寸的散热板（材质：铝），以确保电动机外壳表面温度在90℃以下。
30W型：115×115mm 厚度5mm、60W型：135×135mm 厚度5mm、120W型：165×165mm 厚度5mm、
200W型：200×200mm 厚度5mm、300W、400W型：250×250mm 厚度6mm

※2

存放环境是包括运输期间的短期内的数值。

※3

表示防尘・抗水性能的IP 是根据IEC 60529和IEC 60034-5标准规定的。连接器型的保护等级适用于连接电缆线已连接的状态。驱动器连接用连接器部分除外。

注意

• 在电动机和驱动器连接的状态下，请不要进行绝缘电阻测量和耐压测试。

安全规格

法律法规资料

支持的法律法规资料可以从产品详细页面的“资料下载”标签中下载。
（可下载的文件类型因产品而异。）

各国的法律法规说明请点击这里查看。

本公司产品各型号的安全规范对应情况请点击这里查看。

有害物质

不含有超过RoHS指令（2011/65/EU,2015/863/EU）规定限制值的物质（10种物质）。

本公司产品对产品含有化学物质法规的应对请点击这里查看。
